一 、液体介质中的“闪电密码”

想象一下，在微观世界里，一道闪电如何在液体中诞生、生长、分支，最终击穿介质——这个过程只发生在微秒甚至纳秒级的时间尺度内。对于高压绝缘领域的科研人员来说，捕捉这一瞬态过程，就像试图用相机拍摄闪电的每一个分叉细节。



液体介质中的流注放电现象是高压绝缘领域的核心研究课题，其动态演化过程直接关联介质击穿机理与绝缘性能优化。然而，传统电学诊断手段难以获取放电通道的高时空分辨形态信息，这一直是困扰研究人员的难题。



二 、传统研究的痛点

为什么流注放电如此难以观测？

• 时间尺度极短：放电过程在微秒至纳秒级别完成
• 单次不可重复：每次放电的起始时刻具有较大分散性
• 光学信号微弱：需要高灵敏度探测才能捕捉
• 形态复杂多变：流注分支结构需要连续多帧记录







三 、逐光八分幅相机：一次拍摄，八帧定格

中智科仪逐光八分幅相机（型号：MF-EF-UV-HQB-F）为这一研究带来了突破性解决方案。该相机采用先进的分光系统和像增强技术，可在单次放电过程中连续捕捉8个时间点的放电形态，完美解决了传统方案的操作复杂性问题。

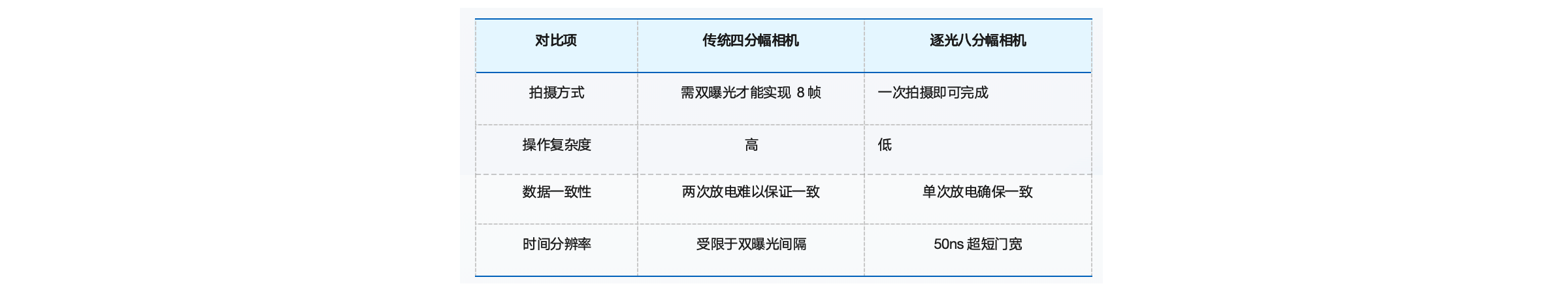

表1：传统四分幅相机与逐光八分幅相机对比







四 、核心性能优势

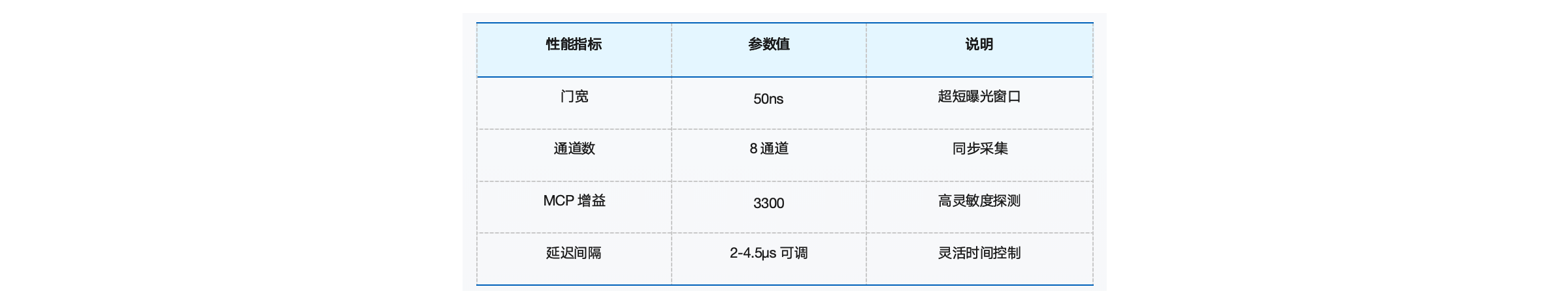

表2：逐光八分幅相机核心性能参数





四大核心优势



• 纳秒级时间分辨率：50ns门宽可精准捕捉放电瞬态过程。
• 多通道连续拍摄：8帧连续记录流注起始、发展、分支全过程。
• 高灵敏度探测：像增强器增益高达3300，微弱信号无所遁形。
• 单次拍摄完成：避免多次放电的不确定性，数据可靠性更高。





五 、创新实验方案：阴影法成像

创新实验方案采用阴影法光学成像技术，通过大功率LED光源照射季戊四醇液体介质。当高压流注放电发生时，放电通道引起介质折射率梯度变化，产生清晰的阴影光学效应，能够有效捕捉流注放电引发的压力波、温度梯度及空间电荷分布特征。



为什么选择LED光源？

相较于传统激光或弧光光源，大功率LED具有成本低、发热小、稳定性高的优势，且易于实现均匀照明，是此类研究的理想选择。



六 、精准同步触发系统

实验采用罗氏线圈（互感器）同步触发方案：罗氏线圈套在地极板回路导线中检测电流信号，信号传输至示波器后，示波器输出3.3V电压的下降沿信号触发八分幅相机。这一设计确保了相机拍摄与放电过程的精确同步。

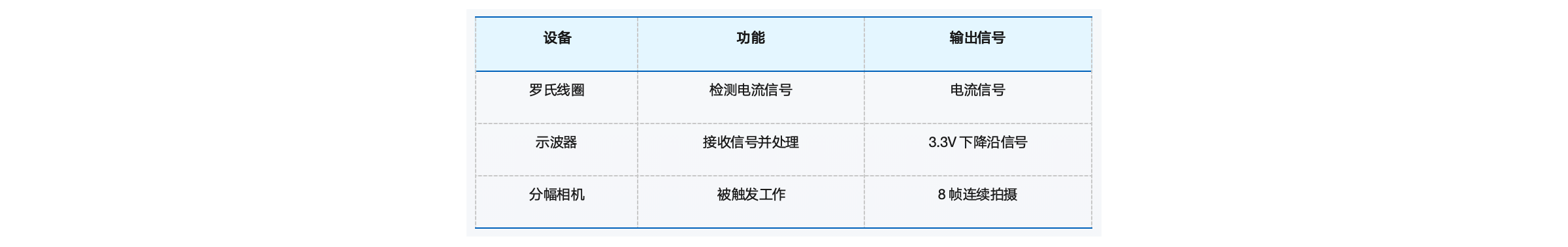

表3：触发系统工作流程







七 、实验结果：流注演化的完整画卷

在大功率LED照明条件下，逐光八分幅相机成功捕捉到了放电主通道未完全击穿前期的流注时间演化全过程。

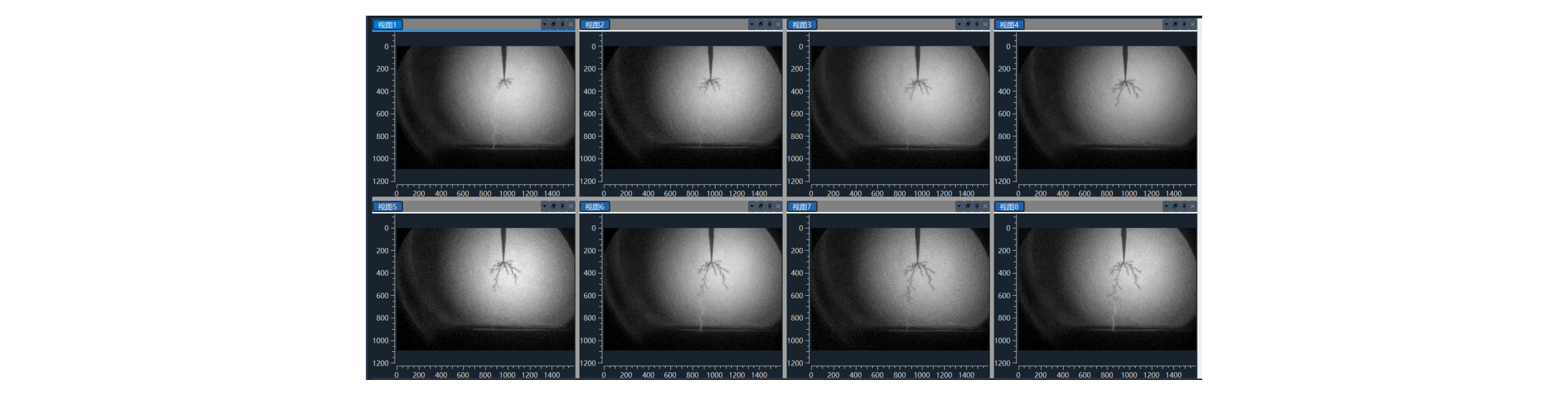

 门宽50ns ，通道1到通道8延迟间隔各相差为2us (通道1延迟为0)， MCP增益：3300  电压70kV

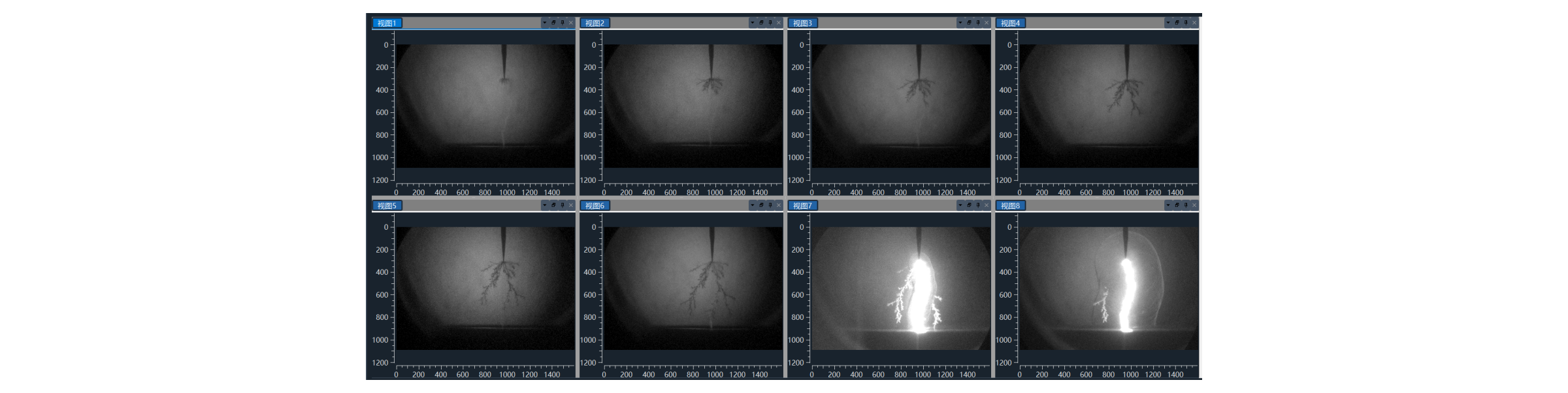

门宽50ns ，通道1到通道8延迟间隔各相差为3us (通道1延迟为0)， MCP增益：3300  电压76.26kV

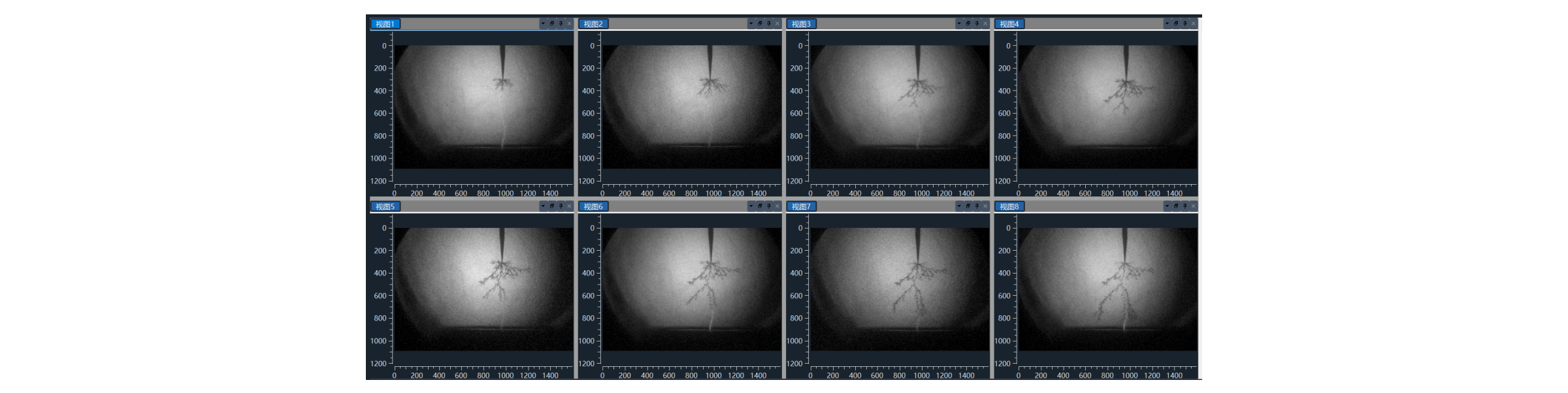

 门宽50ns ，通道1到通道8延迟间隔各相差为4.5us (通道1延迟为0)， MCP增益：3300  电压75.86kV





从实验结果可以清晰观察到：

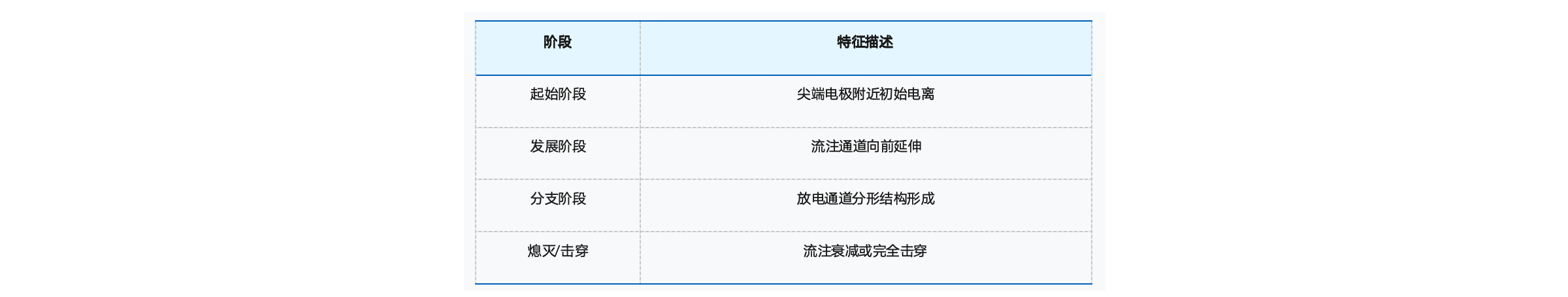

表4：流注放电演化阶段



从整体测试效果来看，虽然每次放电的真正起始时刻都有较大的分散性，但在大功率LED的照明下，利用阴影成像法还是可以清晰捕获到放电主通道未完全击穿的前期流注时间演化过程。



对照实验：光源强度的关键作用

对照实验：使用普通台灯替换大功率LED灯。结果显示，由于台灯光源强度太低，完全看不到明显的流注信号。这充分证明了充足照明对于阴影法成像的重要性，也体现了分幅相机高灵敏度探测的价值。









八 、应用价值与前景

这项研究为液体介质流注放电研究提供了关键实验依据，对以下领域具有重要价值：



• 高电压设备绝缘设计：优化变压器、断路器等设备的绝缘结构。
• 绝缘材料性能评估：为新型绝缘液体开发提供测试手段。
• 电力系统状态监测：理解绝缘老化和故障机理。
• 脉冲功率技术：支持高功率脉冲设备的绝缘设计。







九 、结语



逐光八分幅相机与阴影法成像技术的结合，成功实现了季戊四醇液体介质中高压流注放电演化过程的高时空分辨观测。



中智科仪逐光八分幅相机在本研究中发挥了关键作用——其50ns超短门宽和8通道连续拍摄能力，让研究人员能够在单次放电中精准捕捉流注起始、发展、分支及熄灭的全过程，为揭示液体介质中流注放电的物理机制提供了关键实验数据。
