一、金属丝电爆炸：微秒级的“人造闪电”

当数千伏高压在瞬间施加在一根细如发丝的金属丝上，会发生什么？答案是——电爆炸。金属丝在纳秒至微秒级时间内急剧加热、熔化、汽化，最终形成高温等离子体羽流。这一过程是脉冲功率技术、Z箍缩惯性约束聚变、等离子体开关等前沿领域的核心物理基础。

然而，电爆炸过程极其短暂，等离子体羽流形态和强度在数百个ns的时间窗口内就会发生剧烈变化。如何用一台相机完整捕捉这一瞬态过程的每一个细节？

二、客户痛点：单相机无法捕捉完整演化

为什么电爆炸成像如此困难？

• 过程极快：等离子体演化仅持续数百纳秒，单相机无法覆盖完整时间窗口。
• 强度剧变：初始发光微弱，后期等离子体羽流亮度急剧增强，动态范围极大。
• 形态复杂：从金属丝加热到等离子体羽流膨胀，形态变化丰富。
• 杂光干扰：实验室环境杂光严重，需要高信噪比探测方案。

科研人员此前使用常规成像手段，仅能获取电爆炸过程的单一时刻图像，无法获得等离子体羽流完整的时间演化信息。他们迫切需要一种能够在单次实验中同时捕捉多个时刻图像的成像方案。

三、逐光八分幅相机：一次放电，8帧定格

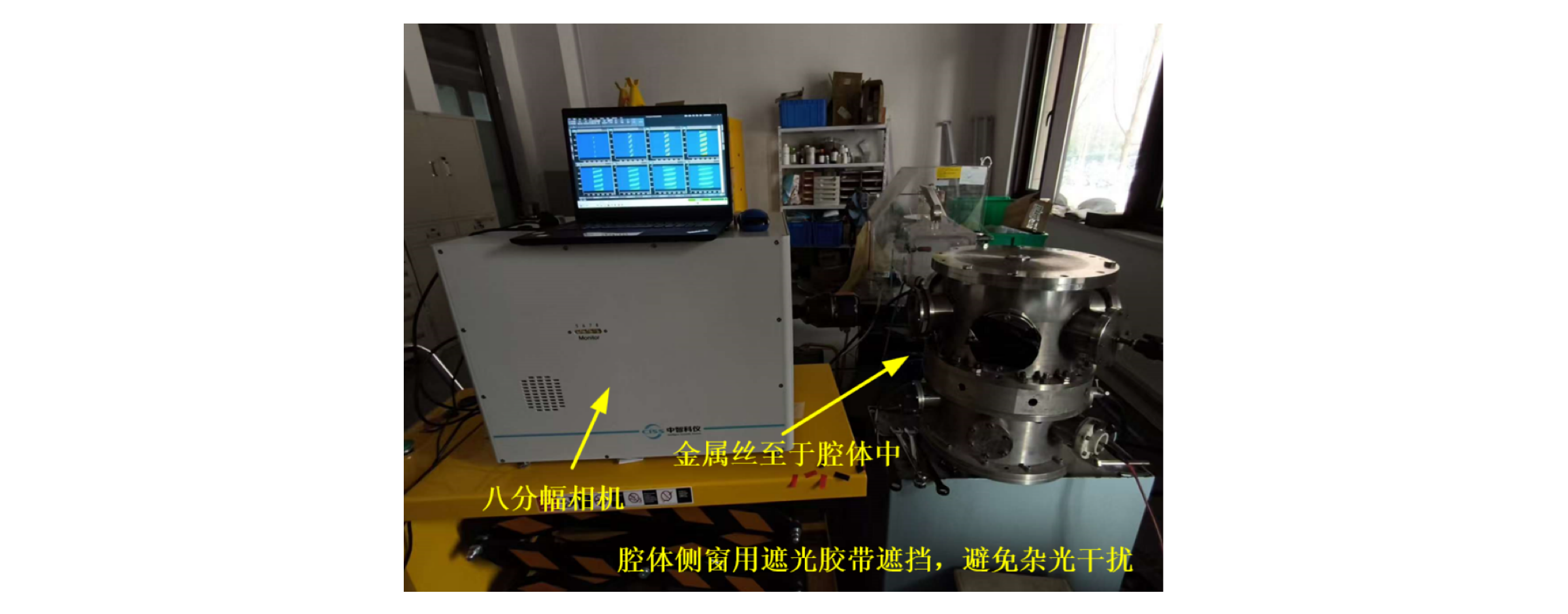

八分幅相机与真空腔体实验装置

中智科仪逐光MF-EF-UV-HQB-F八分幅相机为电爆炸研究带来了突破性解决方案。该相机采用独特的分幅成像技术，将入射光分为8路，分别成像到8个子区域，实现单次触发下8帧图像的同步采集。

四、核心性能优势

• 8帧：单次触发 同步采集
• 50ns：超窄门宽 纳秒级时间分辨
• 3000：MCP增益 高灵敏度探测
• HQB：双波段增强 紫外+可见全覆盖

关键技术特点

• 八分幅同步成像——8通道同时记录，单次放电获取完整演化序列。
• 5ns超短光学门宽——精准冻结等离子体瞬态形态，避免运动模糊。
• 3000高增益——像增强器将微弱等离子体信号有效放大。
• HQB双波段光阴极——紫外至可见光全覆盖，适应等离子体宽光谱特性。
• 500ns通道间隔——8帧连续覆盖4us时间窗口，完整记录演化过程。

五、工作原理：分幅成像技术

逐光八分幅相机的核心工作原理是光学分幅+像增强+同步门控的有机结合：

• 光学分幅——入射光通过精密分光系统分为8路，分别成像到像增强器的8个子区域。

• 像增强放大——每一路光信号经HQB光阴极转换为电子，MCP微通道板高增益放大。
• 同步门控——8个通道的门控信号精确同步，确保8帧图像时间对齐。
• 高速读出——增强后的信号经荧光屏转换为可见光，由CMOS传感器记录。

六、实验方案：1.5kV金属丝电爆炸

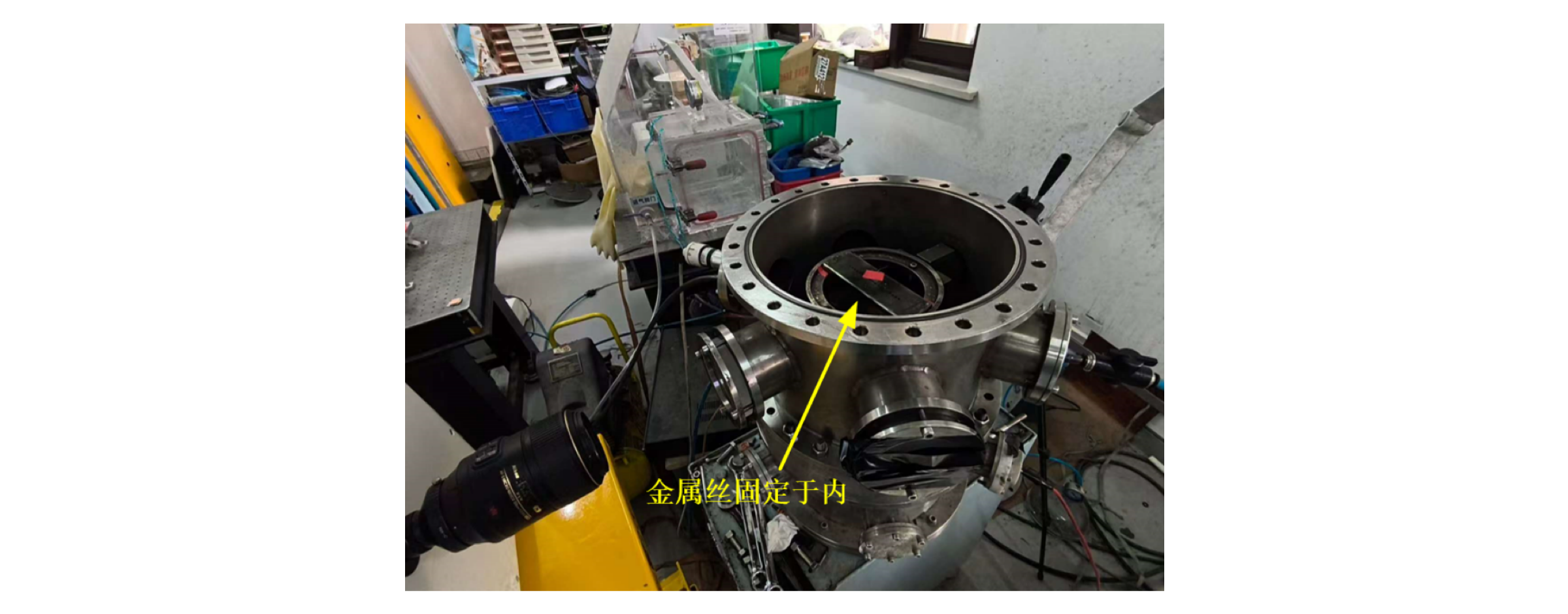

真空腔体内部结构，金属丝固定于腔体中心

实验在真空腔体中进行，金属丝固定于腔体中心，通过高压电极施加1.5kV直流电压。当电压达到击穿阈值时，金属丝发生电爆炸，产生等离子体羽流。八分幅相机对准腔体侧窗，实时记录电爆炸过程。

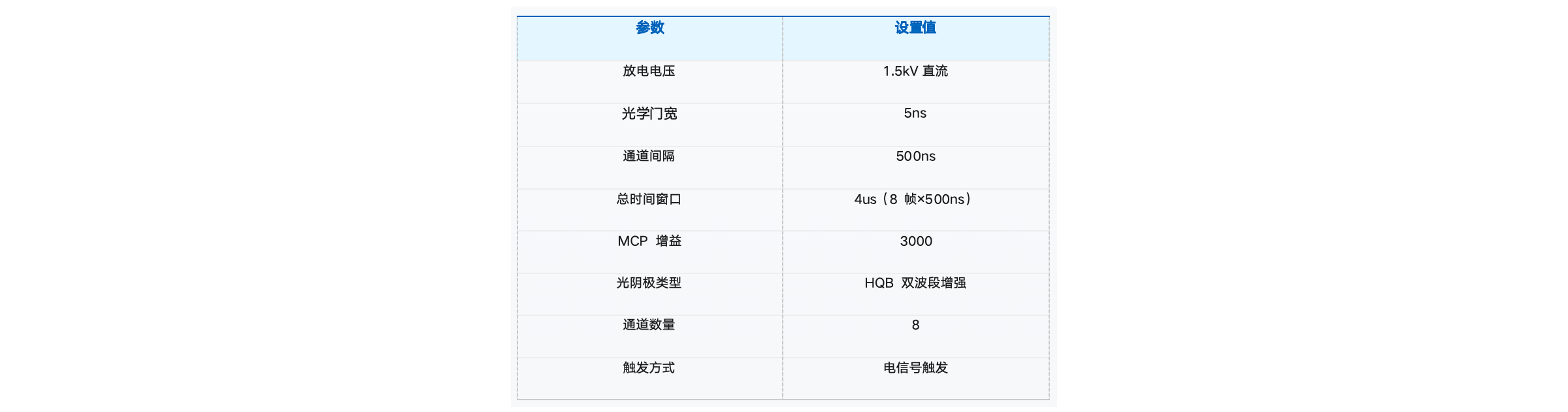

实验参数设置

七、实验结果：8帧完整捕捉等离子体演化

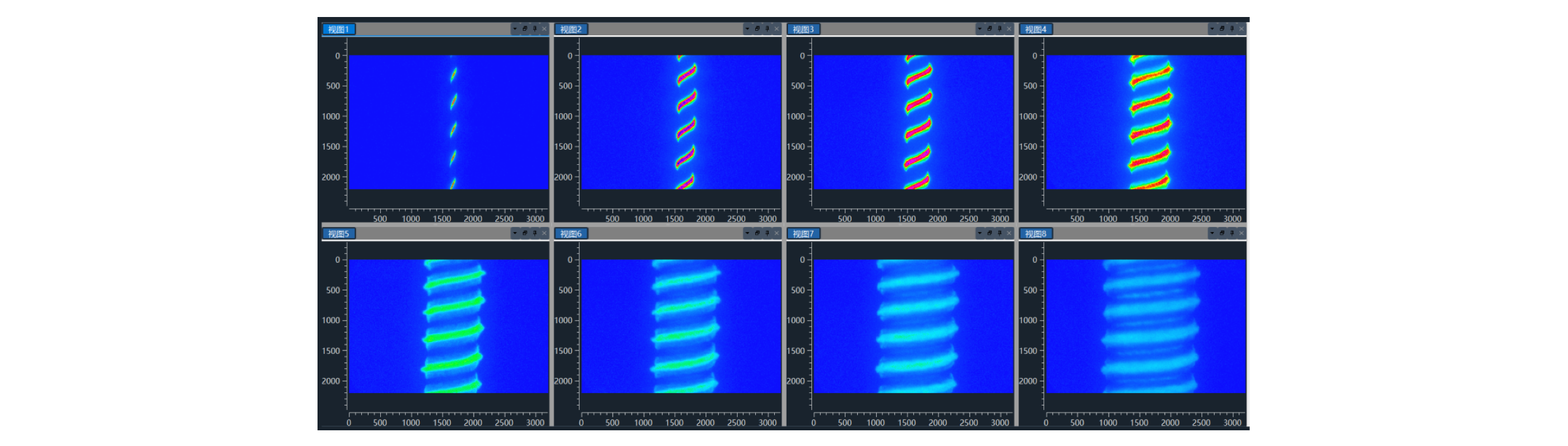

不同放电时刻的等离子体演化

通过软件伪彩色增强处理，等离子体羽流的亮度分布更加直观。可以清晰观察到：

• 羽流膨胀过程——从金属丝中心向外辐射状膨胀，通道1-8完整记录。
• 亮度演化——等离子体发光强度随时间先增强后减弱，峰值出现在中间通道。
• 形态不稳定性——羽流边缘出现丝状结构，体现等离子体不稳定性。
• 重复性良好——多组放电实验结果一致性高，证明系统稳定可靠。

“逐光八分幅相机成功捕捉了金属丝电爆炸过程中等离子体羽流的完整演化序列，8帧图像时间分辨率达到5ns，为电爆炸物理机制研究提供了宝贵的实验数据。”

八、应用价值与前景

这项研究为金属丝电爆炸的瞬态成像提供了可靠的探测方案，对以下领域具有重要价值：

• Z箍缩聚变研究——捕捉等离子体箍缩过程的时空演化
• 脉冲功率技术——研究等离子体开关的开断特性
• 等离子体推进——优化等离子体推力器设计方案
• 材料科学——研究金属丝电爆炸驱动的材料相变
• 爆炸力学——研究电爆炸驱动的冲击波传播
• 惯性约束聚变——研究丝阵内爆过程

九、结语

通过逐光MF-EF-UV-HQB-F八分幅相机，成功实现了金属丝电爆炸过程中等离子体羽流的8帧高时间分辨成像，单次触发即可获取us级时间窗口内的完整演化序列。

中智科仪逐光八分幅相机在本研究中发挥了关键作用——其8通道同步采集和5ns超短光学门宽，让研究人员能够在单次放电中精准捕捉等离子体从产生到演化的全过程，为电爆炸物理机制研究提供了高时间分辨的实验数据支撑。

关于逐光MF-EF-UV-HQB-F八分幅相机
中智科仪逐光八分幅相机采用先进的分幅成像技术，具备8通道同步采集、ns级光学门宽、高增益像增强等核心优势。产品广泛应用于等离子体诊断、高压放电、燃烧分析、激光物理等瞬态过程成像领域，为超快科学研究提供可靠的硬件支撑。
