逐光IsCMOS像增强相机
● 光学门宽窄至200ps
● 18mm/40mm像增强器
● 内置三通道同步时序控制器
● 零噪声探测技术
● 快门重复频率高达500KHz
● 45lp/mm空间分辨率
● 全局快门sCMOS芯片
● 自主研发3通道同步时序控制器
● Hi-QE及GaAs光阴极
● 18mm/40mm像增强器
● 内置三通道同步时序控制器
● 零噪声探测技术
● 快门重复频率高达500KHz
● 45lp/mm空间分辨率
● 全局快门sCMOS芯片
● 自主研发3通道同步时序控制器
● Hi-QE及GaAs光阴极
产品介绍 Product introduction
中智科仪凭借多年技术积累和精湛研发,成功推出了新—代逐光® IsCMOS像增强相机,在国内市场中处于行业领先地位。该相机采用高 量子效率、低噪声的Hi-QE和GaAS像增强器,专为皮秒级时间分辨成像和光谱实验量身定制。其光学快门时间突破性缩短至200pS, 这—创新显著提升了相机对高速及瞬态过程的捕捉能力,特别适用于超短时间尺度的精确成像需求,满足高端科研领域对成像性能的极 致要求。
作为国内像增强相机领域的开拓者,中智科仪凭借卓越的技术创新,成功打破了国外技术壁垒,填补了国产高端像增强技术的空白。逐 光® ISCMOS像增强相机广泛应用于激光核聚变、航空航天发动机、量子光学等前沿科研领域,已为超过百家国内高校和科研机构提供了 领先的图像增强解决方案。凭借出色的产品性能与专业的技术服务,我们在中国市场稳居行业领先地位,持续推动我国在科学研究与技 术创新领域的不断突破与发展。
逐光® IsCMOS像增强相机配备全局快门(GIobaI Shutter)的SCMOS图像记录芯片;最高全画幅成像帧率可达93帧/秒,满足高精度和高速度成像需求;相机支持1600×1088和3200×2200两种分辨率;内置10pS精度多通道同步时序控制器,极大提升了实验的同步精确性。
特征及优势 Features and advantages
-

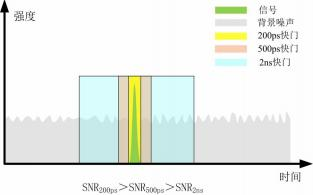

最短光学门宽窄至200ps：
逐光® IsCMOS像增强相机，具备更高的时间分辨能力,在强背景干扰下提取弱信号提取能力进—步提升,可以以皮秒时间精度捕捉瞬态现象,并大幅降低背景噪声。在 等离子体成像诊断应用场景下,具备更高的时间分辨率;在时间分 辨荧光光谱应用场景,可以提升光谱时间分辨率;在时间门控拉曼 光谱采集应用场景,抑制荧光和背景光能力更加卓越,信噪比更高。
-
全局快门sCMOS芯片：
®
逐光® IsCMOS像增强相机内部集成的图像记录芯片有1600×1088和3200×2200两种分辨率可供用户选择,SCMOS芯片均工作在全局快门(GIobaI Shutter)模式下,可以保证全部画幅区域曝光同步,消除不同画幅区域因曝光不同步导致的信号畸变和丢失。
- 高达500KHz快门重复频率：
-
更高的快门开关工作频率，更高效的实现高频信号采集；
-
在片上积分（IOC）模式下，一次CMOS曝光时间内可以支持更多的“Burst”累积，有效提高信噪比；
-
在激光诱导荧光光谱采集应用场景下，可以同步更高频率的激发光源，提高光谱信号激发和采集效率；
-
在量子关联成像应用场景下，更高的快门工作频率可以适应更高的光子发生率，从而获取更丰富的成像信息，更快实现关联成像。
-
全局快门模式的像增强相机支持更短的曝 光时间,可以有效降低图像传感器暗噪 声,支持更高的采集帧速；
-
全局快门模式的像增强相机,曝光开始信号与像增强器开门信号之间的延 迟时间更短,因此具有更低的外触发抖动和更高的触发稳定性,更容易捕 获随机信号。
-
18/40mm像增强器尺寸：
逐光®TRC440大靶面像增强相机,采用40mm高量子效率低噪声Hi- QE像增强器,相较于传统18mm像增强相机,极大地扩展了成像视 野,达到传统相机的4倍以上。
-
高达45IP/mm高空间分辨率：
逐光®TRC428高分辨像增强相机,空间分辨率提升至传统像增强相 机的1.5倍,最高可达45Ip/mm, 在成像和光谱应用中均有较大 的性能提升。

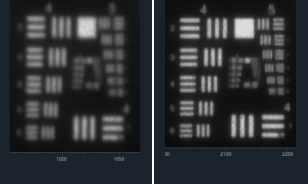

普通像增强相机 TRC428高分辨率像增强相机
安装普通像增强相机的门控光谱仪光谱分辨率(35.64pm) 安装TRC428高分辨率像增强相机的门控光谱仪光谱分辨率(26.73pm)
-
光阴极重复频率高达500KHz：
-
更高重复频率的快门,相机可实现更高效的信号采集;
-
在激光诱导荧光光谱采集应用场景下,可以同步更高频率的激发光源,提高光谱信号激发和采集效率;
-
在片上积分(IOC)模式下, —次SCMOS曝光时间内可以支持更多的“BurSt”累积,有效提高信噪比;
-
在量子关联成像应用场景下,更高的快门工作频率可以适应更高的光子发生率,从而获取更丰富的成像信息,更快实现关联成像。
-
新一代Hi-QE及GaAs光阴极：
-
最新技术Hi-QE UV、Hi-QE BIue光阴极,量子效率高 达30%,且暗计数仅为50cPs/cm2 ;
-
超宽光谱响应Hots20光阴极,光谱范围:200-900nm, 峰值量子效率达16%;
-
第三代GaAs光阴极,在600-750nm光谱范围内,峰值 量子效率高达35%;
|
光阴极
|
Hots 20
|
Hi-QE UV
|
|
GaAs |
|
峰值量子效率
|
>16%@510nm
|
>27%@200-400nm |
>30%@250-400nm |
>35%@600-850nm |
|
等效背景噪声（EBI）
|
＜0.05μlx
|
＜0.05μlx | ＜0.05μlx | ＜0.25μlx |
|
波段范围
|
200nm-900nm
|
185nm-700nm |
185-700nm |
400nm-900nm |
|
增益
|
>8,000 Photons/Photon@1MCP
|
|||
|
分辨率
|
55-65 IP/mm@1MCP;>35 IP/mm@2MCP
|
|||
|
荧光屏
|
P43、P46
|
|||
Hi-QE BIue
-
自主研发3通道同步时序控制器：
-
多达3个触发输出同步通道,无需额外的同步触发设备即 可轻松实现多台设备之间的精准同步控制;
-
3个通道可独立控制同步开关及延时,延迟精度高达 10Ps;
-
通道间同步时间抖动小于35Ps(RMs);
-
精准实现相机开门曝光与瞬态过程的时间同步,确保“不 错过—点细节”。
多达3个触发输出通道,10Ps延时精度
-
“零噪声”探测技术：
在微弱信号采集过程中,SCMOS相机本身的噪声对信噪比产生了显著影响。为了进—步提升信噪比,中智科仪开发出了零噪声探测技术。这种技术充分利用了荧光屏发光的物理特性,通过区分图像中计数的来源(是来自荧光屏还是SCMOS本身),从而仅保留来自荧 光屏的计数。在“零噪声”探测模式下,SCMOS本身的噪声可以被完全消除,从而进—步提高了信噪比。
“零噪声”探测模式,可以真正意义上完全消除SCMOS本身的噪声,让图像背景更干净,信噪比更高,在弱信号采集场景下表现更出色;在光谱采集过程中,光谱基线 更低更平滑。
-
可灵活扩展的时间门控光谱应用：
逐光®IsCMOS像增强相机短门宽、高时间分辨率、高采集帧速等特点特别适合时间门控光谱应用,中智科仪可以为用户提供丰富且完善 的SDK开发包,方便用户与单色仪集成,实现时间门控光谱测量。我们也提供成套的时间门控光谱产品,包括C-T门控光谱仪和中阶梯 门控光谱仪,并且有多种焦距和分辨率配置可供选择,特别适用于时间分辨光谱和LIBS(激光诱导等离子体击穿光谱)测量。
产品参数 Product parameter
|
sCMOS |
|||||
|
型号
|
TRC411
|
TRC428
|
TRC440
|
TRC411 Ultra
|
|
|
分辨率
|
1600*1088
|
3200*2200
|
3200*2200
|
1600*1088
|
|
|
像素尺寸
|
9um
|
4.5um
|
4.5um
|
9um
|
|
|
量子效率
|
>70%@525nm
|
||||
|
有效探测面积
|
14.4mm*9.79mm
|
||||
|
采集帧频
|
93fps@1600*1088, 200fps@1600*500
|
20fps@3200*2200, 88fps@3200*500
|
20fps@3200*2200, 88fps@3200*500
|
93fps@1600*1088, 200fps@1600*500
|
|
|
ADC
|
12bit
|
||||
|
电子快门
|
全局快门
|
||||
|
满阱容量
|
98965
|
24741
|
24741
|
98965
|
|
|
读出噪声(e-)
|
4.8
|
2.7
|
2.7
|
4.8
|
|
*GaAs光阴极不支持双层MCP
|
像增强器 |
|||||
|
光阴极
|
GaAs，SolarBlind，Hi-QE UV，
Hot S20，Hi-QE Blue
|
Hot S20
|
Hi-QE Blue，Hot S20
|
Hot S20
|
|
|
像增强器尺寸
|
⌀18mm
|
⌀40mm
|
16mm*6mm | 14mm*10mm
|
||
|
光锥耦合比例
|
1:1
|
2:1
|
1:1
|
||
|
荧光屏
|
P43（标准），P46（可选）
|
P43
|
|||
|
增益
|
＞8000 Photons/Photon@1MCP；＞150000 Photons/Photon@2MCP
|
||||
|
空间分辨率
|
≥28lp/mm
|
≥42lp/mm
|
≥28lp/mm
|
≥22lp/mm | ≥25lp/mm
|
|
|
最短光学快门
|
2ns（典型值），3ns（保证值）；500ps（可选）
|
3ns
|
200ps | 250ps
|
||
|
最高快门重复频率
|
500KHz（纳秒快门），10KHz（皮秒快门）
|
||||
|
同步时序控制器 |
||
|
工作模式 |
内触发；外触发；外触发开始；随机触发；直接触发；常开 |
|
|
同步接口 |
外触发输入*1，触发输出*3，快速触发*1，曝光信号输出*1 |
|
|
外触发输入 |
最大触发频率125MHz，支持任意分频；触发阈值0.3V-3.3V可设置；输入阻抗50Ω/10KΩ可设置； 最小触发宽度2ns；触发抖动<35ps |
|
|
同步触发输出 |
A、B、C三通道；输出幅值5V，内阻50Ω；输出脉冲宽度2ns-10s，最小调整步距10ps |
|
|
外触发延迟 |
<110ns（外触发输入端口，纳秒快门驱动），<50ns(快速触发端口，纳秒快门驱动)，<80ns(外触发输入端口，皮秒快门驱动)，<20ns(快速触发端口，皮秒快门驱动) |
|
