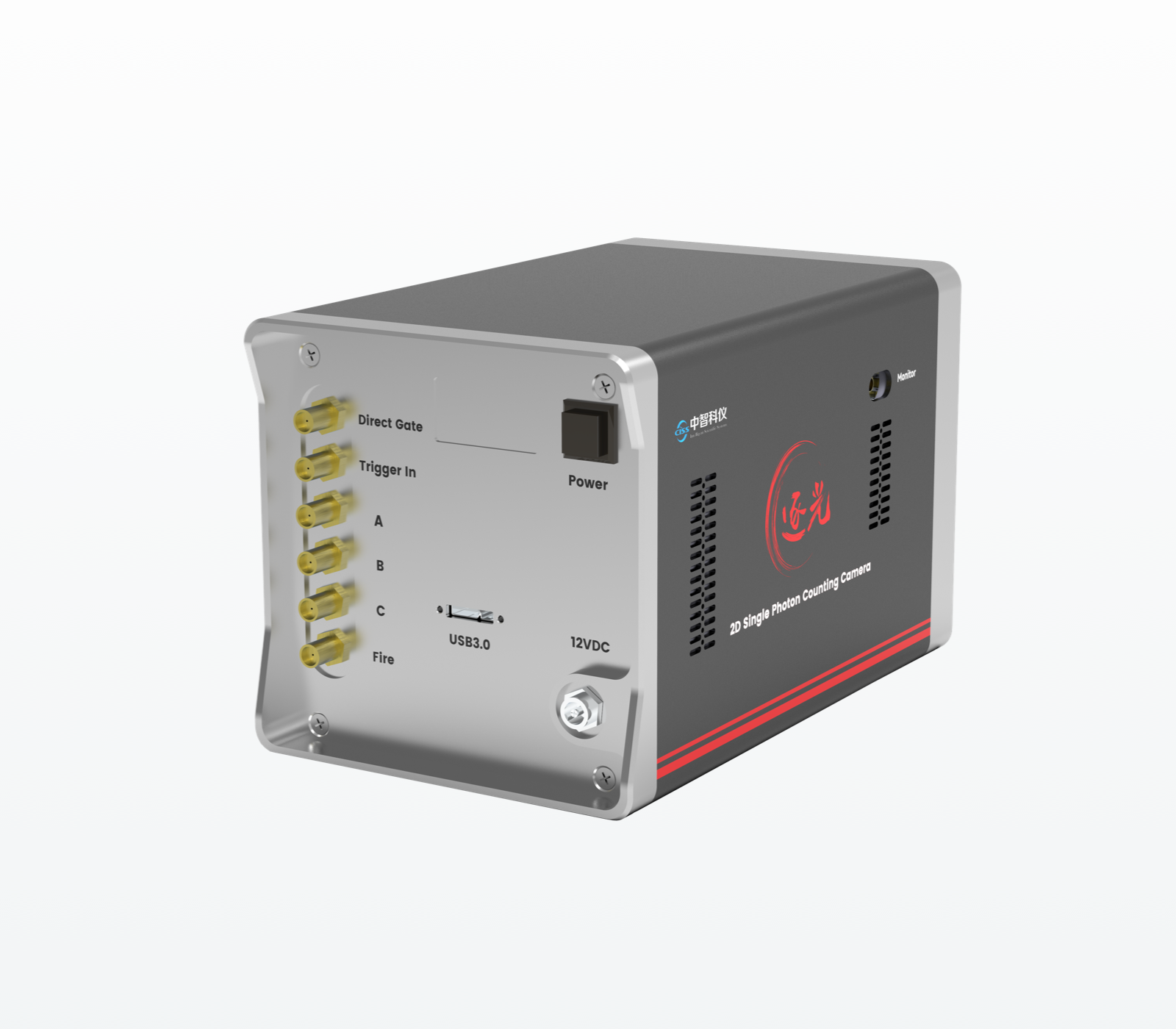

逐光2DSPC单光子相机
● 高达500KHz快门重复频率
● 170万像素阵列单光子计数采集
● 高空间分辨率
● 500ps/3ns真实光学快门
● 10ps精度同步时序控制
● Hi-QE及GaAs光阴极
● 全局快门sCMOS芯片
● 170万像素阵列单光子计数采集
● 高空间分辨率
● 500ps/3ns真实光学快门
● 10ps精度同步时序控制
● Hi-QE及GaAs光阴极
● 全局快门sCMOS芯片
产品介绍 Product introduction

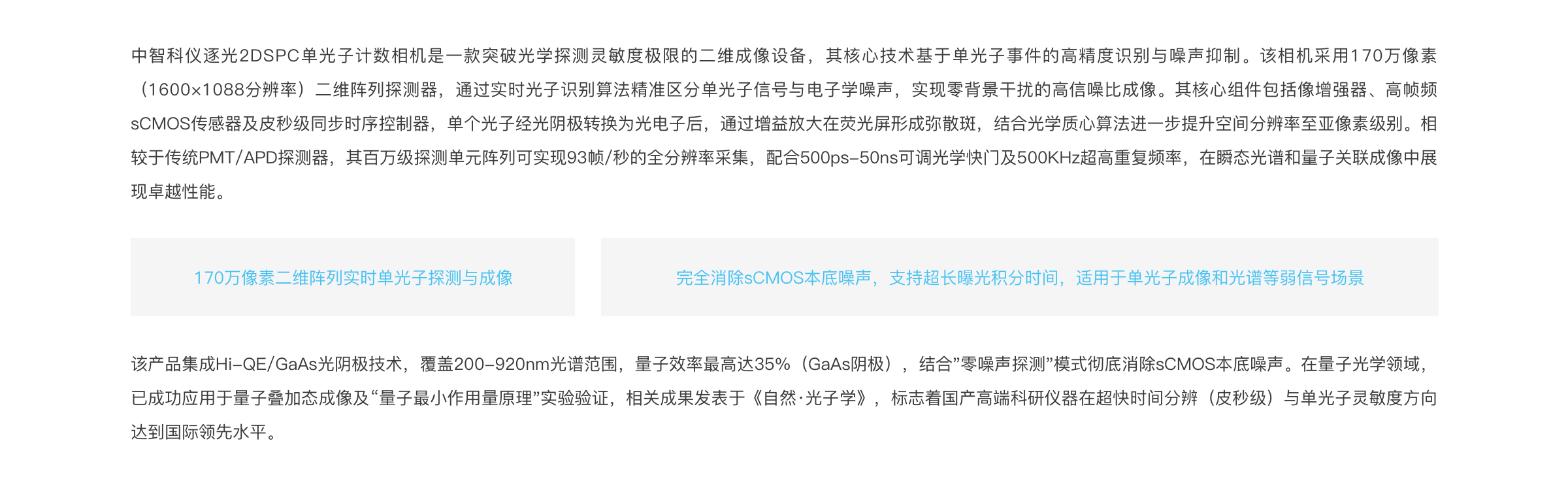

中智科仪逐光2DSPC单光子计数相机是—款突破光学探测灵敏度极限的二维成像设备, 其核心技术基于单光子事件的高精度识别与噪声抑制。该相机采用170万像素(1600×1088分辨率)二维阵列探测器,通过实时光子识别算法精准区分单光子信号与电子学噪声,实 现零背景干扰的高信噪比成像。其核心组件包括像增强器、高帧频sCMOS传感器及皮秒级同步时序控制器,单个光子经光阴极转换为 光电子后,通过增益放大在荧光屏形成弥散斑,结合光学质心算法进—步提升空间分辨率至亚像素级别。相较于传统PMT/APD探测 器,其百万级探测单元阵列可实现93帧/秒的全分辨率采集,配合500ps-50ns可调光学快门及500KHz超高重复频率,在瞬态光谱和量 子关联成像中展现卓越性能。 该产品集成Hi-QE/GaAs光阴极技术,覆盖200-920nm光谱范围,量子效率最高达35%(GaAs阴极),拥有
170万像素二维阵列实时单光子探测与成像，结合”零噪声探测”模式彻底消 除sCMOS本底噪声。在量子光学领域,已成功应用于量子叠加态成像及“量子最小作用量原理”实验验证,相关成果发表于《自然光子学》,标志着国产高端科研仪器在超快时间分辨(皮秒级)与单光子灵敏度方向达到国际领先水平。
170万像素二维阵列实时单光子探测与成像，结合”零噪声探测”模式彻底消 除sCMOS本底噪声。在量子光学领域,已成功应用于量子叠加态成像及“量子最小作用量原理”实验验证,相关成果发表于《自然光子学》,标志着国产高端科研仪器在超快时间分辨(皮秒级)与单光子灵敏度方向达到国际领先水平。特征及优势 Features and advantages
|
170万像素阵列单光子计数采集
|
170万像素的二维阵列同时探测并记录到达探测单元内的所有单光子事件
|
|
零噪声探测技术
|
得益于单光子信号的准确识别，完全消除sCMOS的噪声
|
|
高空间分辨率
|
单光子识别时，通过光学质心算法，空间分辨率及对比度大幅提升
|
|
98幅/秒帧频
|
高帧频显著提升光子计数率及动态范围
|
|
500ps/3ns/50ns光学快门
|
以皮秒/纳秒精度捕捉瞬态现象，并大幅降低背景噪声
|
|
Hi-QE及GaAs高量子效率阴极技术
|
从紫外至近红外均可选择高量子效率阴极，大幅度提升单光子信号识别率
|
|
Windows及Linux SDK支持
|
成熟的跨平台软件开发套件，支持全功能二次开发
|
-

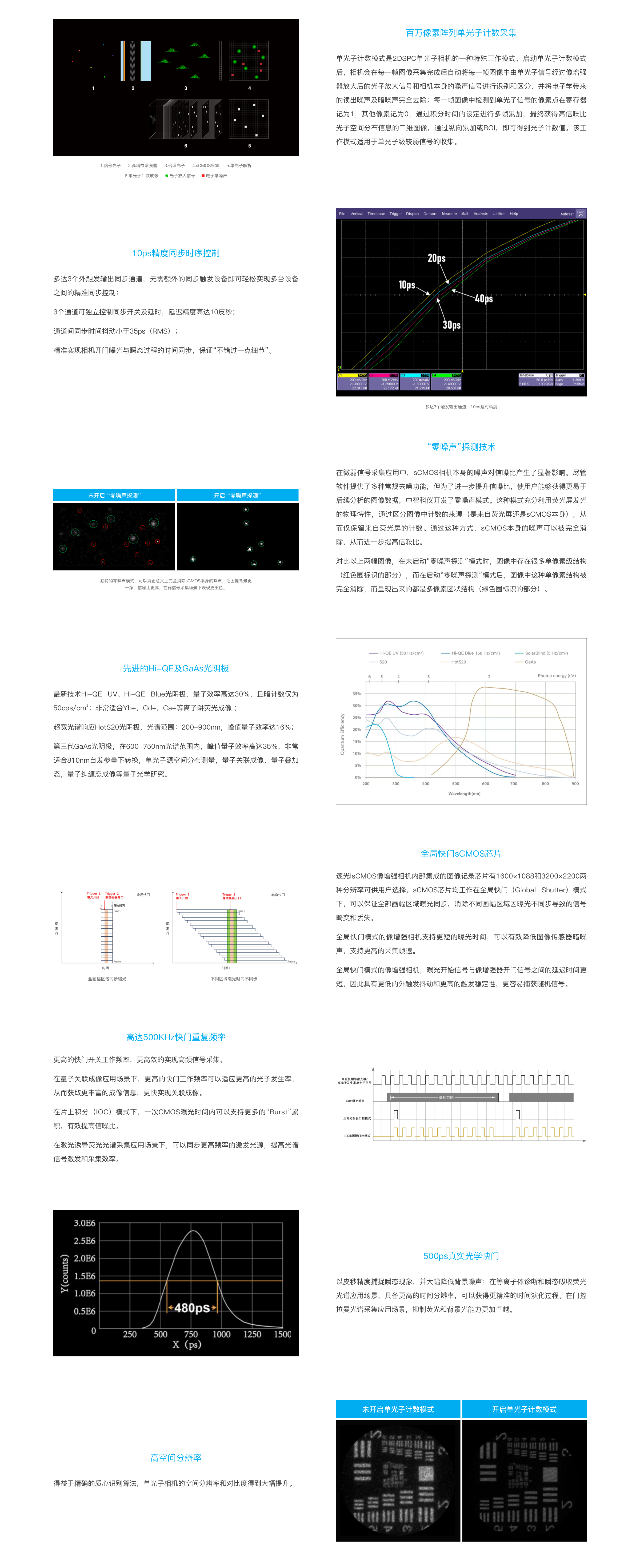

百万像素阵列单光子计数采集：
单光子计数模式是2DSPC单光子相机的—种特殊工作模式,启动单光子计数模式后,相机会在每—帧图像采集完成后自动将每—帧图 像中由单光子信号经过像增强器放大后的光子放大信号和相机本身的噪声信号进行识别和区分,并将电子学带来的读出噪声及暗噪声完 全去除;每—帧图像中检测到单光子信号的像素点在寄存器记为1,其他像素记为0,通过积分时间的设定进行多帧累加,最终获得高信 噪比光子空间分布信息的二维图像,通过纵向累加或ROI,即可得到光子计数值。该工作模式适用于单光子级较弱信号的收集。
- “零噪声”探测技术：
在微弱信号采集应用中,SCMOS相机本身的噪声对信噪比产生了显著影响。尽管软件提供了多种常规去噪功能,但为了进—步提升信 噪比,使用户能够获得更易于后续分析的图像数据,中智科仪开发了零噪声模式。这种模式充分利用荧光屏发光的物理特性,通过区分 图像中计数的来源(是来自荧光屏还是SCMOS本身),从而仅保留来自荧光屏的计数。通过这种方式,SCMOS本身的噪声可以被完全 消除,从而进—步提高信噪比。
对比以上两幅图像,在未启动“零噪声探测”模式时,图像中存在很多单像素级结构(红色圈标识的部分),而在启动“零噪声探测”模式 后,图像中这种单像素结构被完全消除,而呈现出来的都是多像素团状结构(绿色圈标识的部分)。
-
全局快门sCMOS芯片：
逐光®ISCMOS像增强相机内部集成的图像记录芯片有1600×1088和3200×2200两种分辨率可供用户选择,SCMOS芯片均工作在全局快门(GIobaI Shutter)模式下,可以保证全部画幅区域曝光同步,消除不同画幅区域因曝光不同步导致的信号畸变和丢失。
1.全局快门模式的像增强相机支持更短的曝 光时间,可以有效降低图像传感器暗噪 声,支持更高的采集帧速;
2.全局快门模式的像增强相机,曝光开始信号与像增强器开门信号之间的延 迟时间更短,因此具有更低的外触发抖动和更高的触发稳定性,更容易捕 获随机信号。
-
高空间分辨率：
单光子识别时，得益于精确的光学质心算法，空间分辨率及对比度大幅提升。
- 500ps真实光学快门：
以皮秒精度捕捉瞬态现象,并大幅降低背景噪声;在等离子体诊断和 瞬态吸收荧光光谱应用场景,具备更高的时间分辨率,可以获得更精 准的时间演化过程。在门控拉曼光谱采集应用场景,抑制荧光和背景 光能力更加卓越。
-
10ps精度同步时序控制：
-
多达3个外触发输出同步通道,无需额外的同步触发设备即可轻松实现多台设备之间的同步控制;
-
3个通道可独立控制同步开关及延时,延迟精度高达10 皮秒;
-
通道间同步时间抖动小于35Ps(RMS);
-
实现相机开门曝光与瞬态过程的时间同步,保证 “不错过—点细节”。
多达3个触发输出通道,10Ps延时精度
- 高达500KHz快门重复频率：
-
更高的快门开关工作频率，更高效的实现高频信号采集；
-
在片上积分（IOC）模式下，一次CMOS曝光时间内可以支持更多的“Burst”累积，有效提高信噪比；
-
在激光诱导荧光光谱采集应用场景下，可以同步更高频率的激发光源，提高光谱信号激发和采集效率；
-
在量子关联成像应用场景下，更高的快门工作频率可以适应更高的光子发生率，从而获取更丰富的成像信息，更快实现关联成像。
- Hi-QE及GaAs光阴极：
- Hi-Qi UV、Hi-QE Blue、Hi-QE Green光阴极，量子效率高达30%，且暗计数仅为50cps/cm2；非常适合Yb+，Cd+，Ca+等离子阱荧光成像；
- 超宽光谱响应HotS20光阴极，光谱范围：200-900nm，峰值量子效率达16%；
- 第三代GaAs光阴极，在600-750nm光谱范围内，峰值量子效率高达35%，非常适合810nm自发参量下转换，单光子源空间分布测量，量子关联成像，量子叠加态，量子纠缠态成像等量子光学研究。

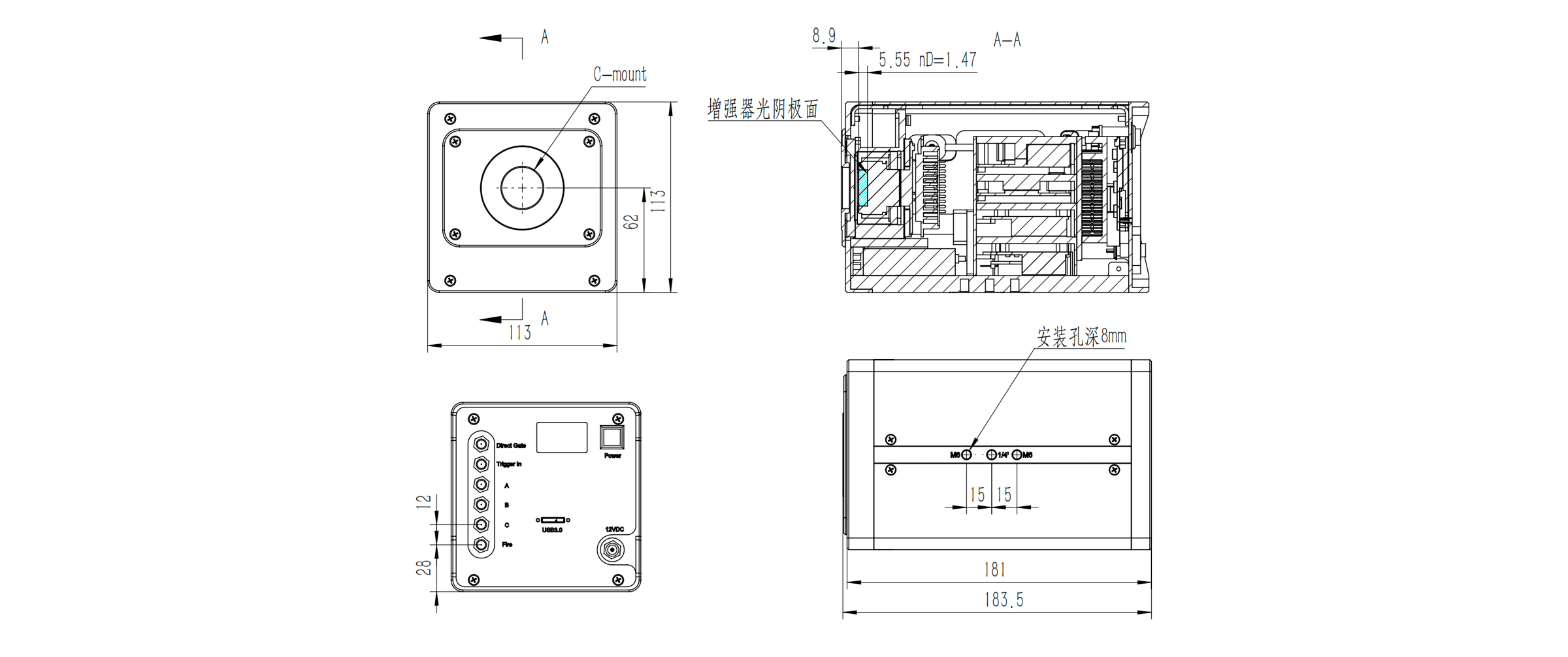

产品参数 Product parameter
|
成像分辨率
|
1600*1088，9um像元
|
|
|
最短光学快门
|
3ns;500ps | |
|
有效探测面积
|
14.4mm*9.79mm
|
|
|
采集帧频
|
＞93fps@1600*1088, >200fps@1600*500
|
|
|
量子效率
|
>21%@260nm >27%@200-400nm >30%@250-400nm >16%@510nm >33%@600-850nm |
|
|
ADC
|
12bit | |
|
电子快门
|
全局快门 | |
|
最高快门重复频率额
|
500KHz(纳秒快门),20KHz(皮秒快门)
|
|
| 同步接口 |
外触发输入*1,触发输出*3,快速触发*1,曝光信号输出*1 |
|
| 工作模式 |
内触发;外触发;外触发开始;随机触发;直接触发;常开 |
|
| 外触发输入 |
最大触发频率125MHz,支持任意分频;触发阈值0.3V-3.3V可设置;输入阻抗50Ω/10KΩ可设置;最小触发宽度3ns;触发抖动<35ps |
|
| 同步触发输出 |
A、B、C三通道;输出幅值5V,内阻50欧;输出脉冲宽度3ns-10s,最小调整步距10ps |
|
| 外触发延迟 |
<110ns(外触发输入端口),<50ns(快速触发端口) |
|
| 通讯接口 | USB3.0 | |
|
光阴极
|
GaAs
|
HotS20
|
Hi-QE Blue
|
Hi-QE UV
|
Solar Blind
|
|

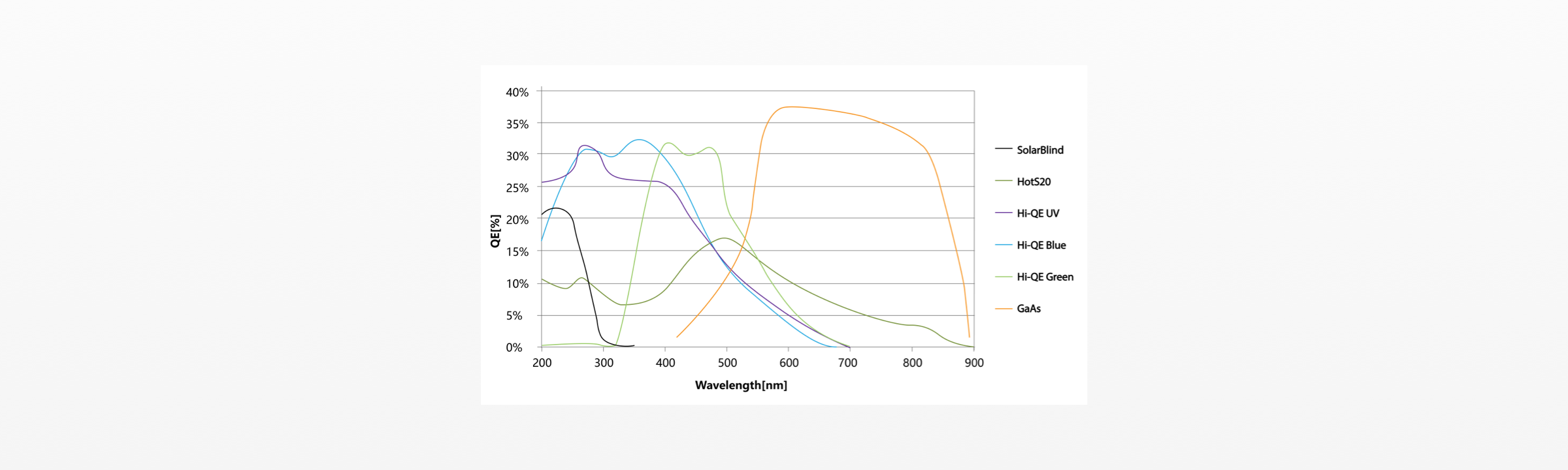

量子效率
|
>33%@600-850nm
|
>16%@510nm
|
>30%@250-400nm
|
>27%@200-400nm
|
>21%@260nm
|
|
响应波段范围
|
400nm-920nm
|
200nm-900nm
|
185-700nm
|
185nm-730nm
|
200nm-325nm
|

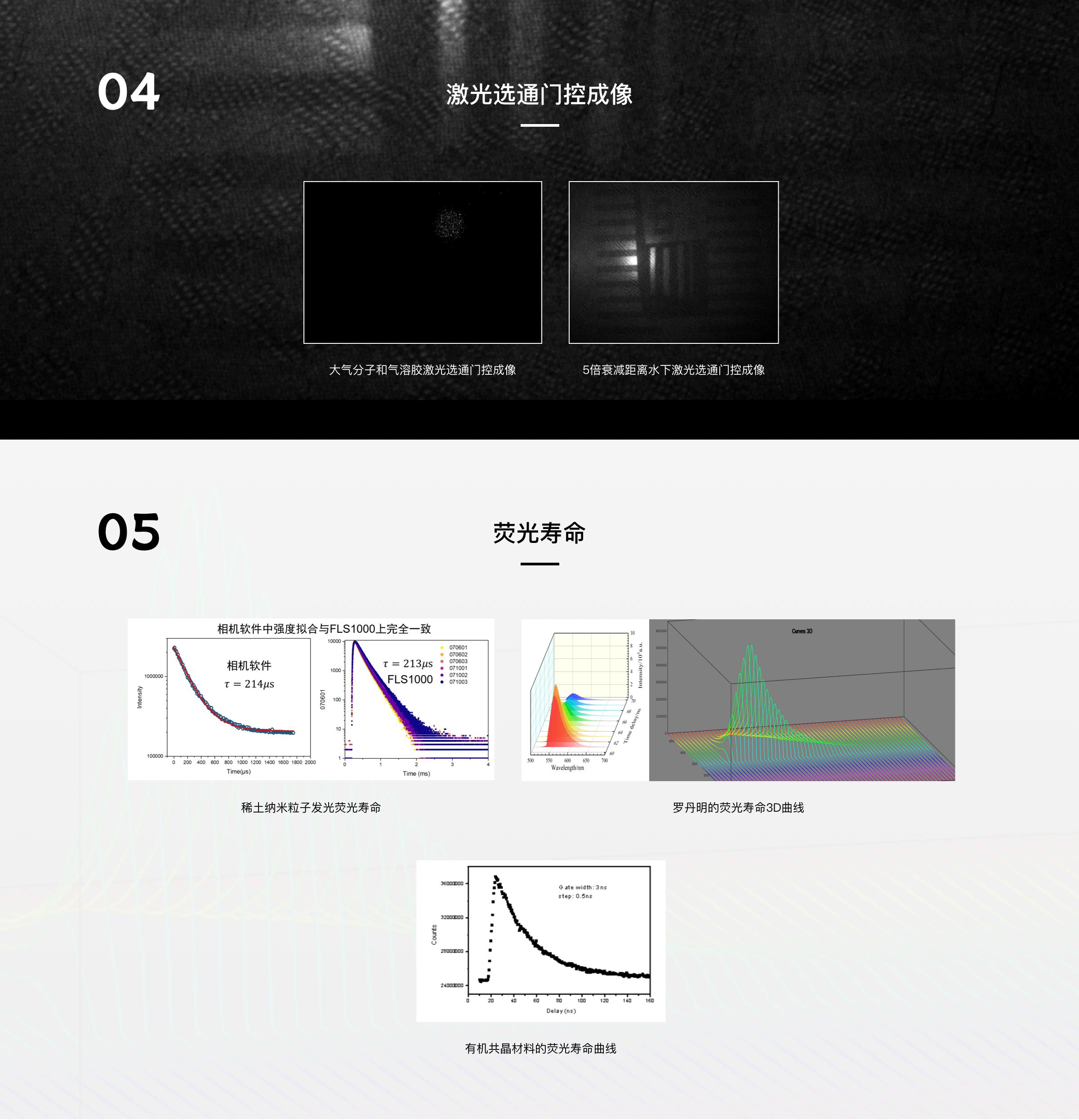

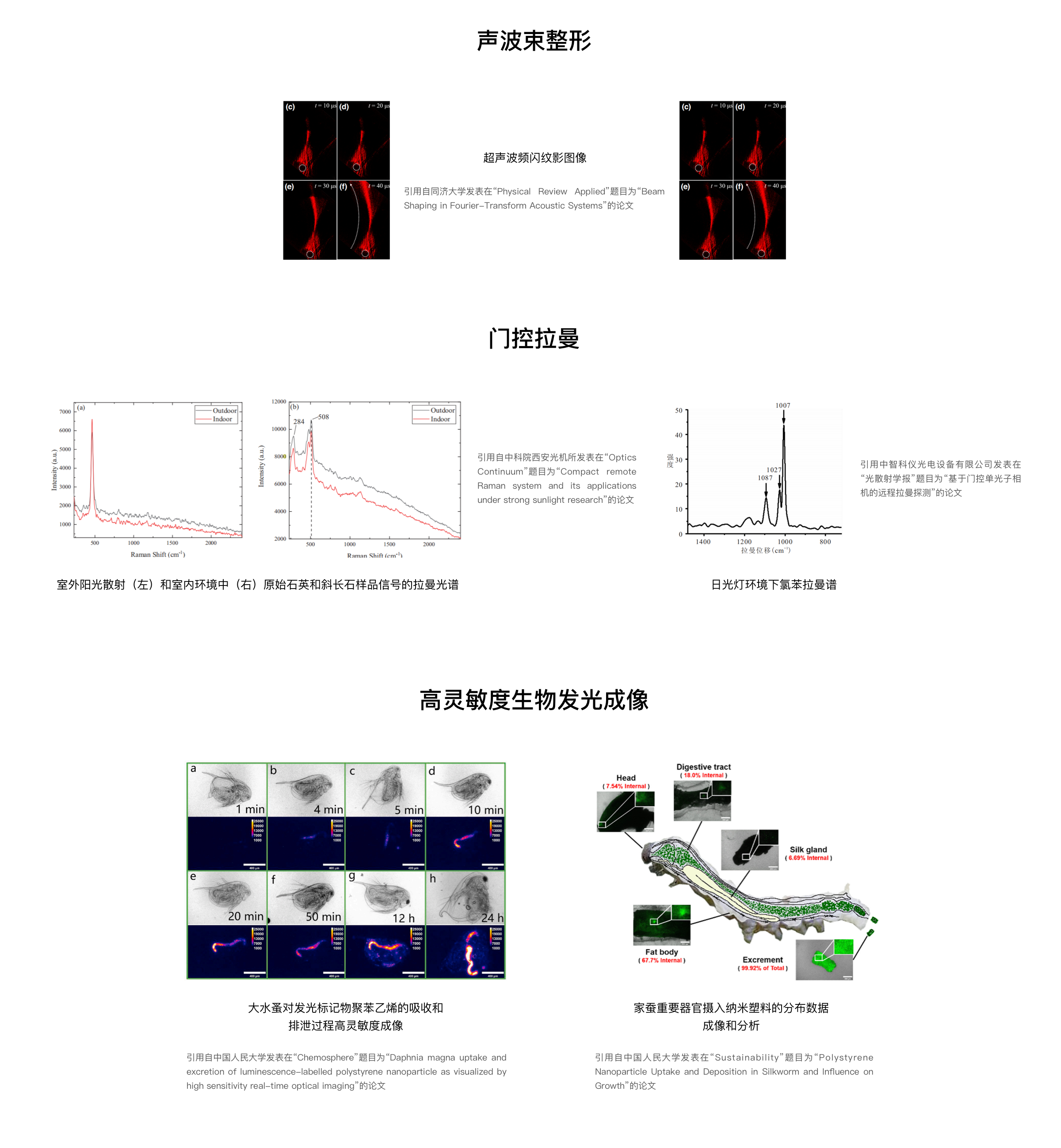

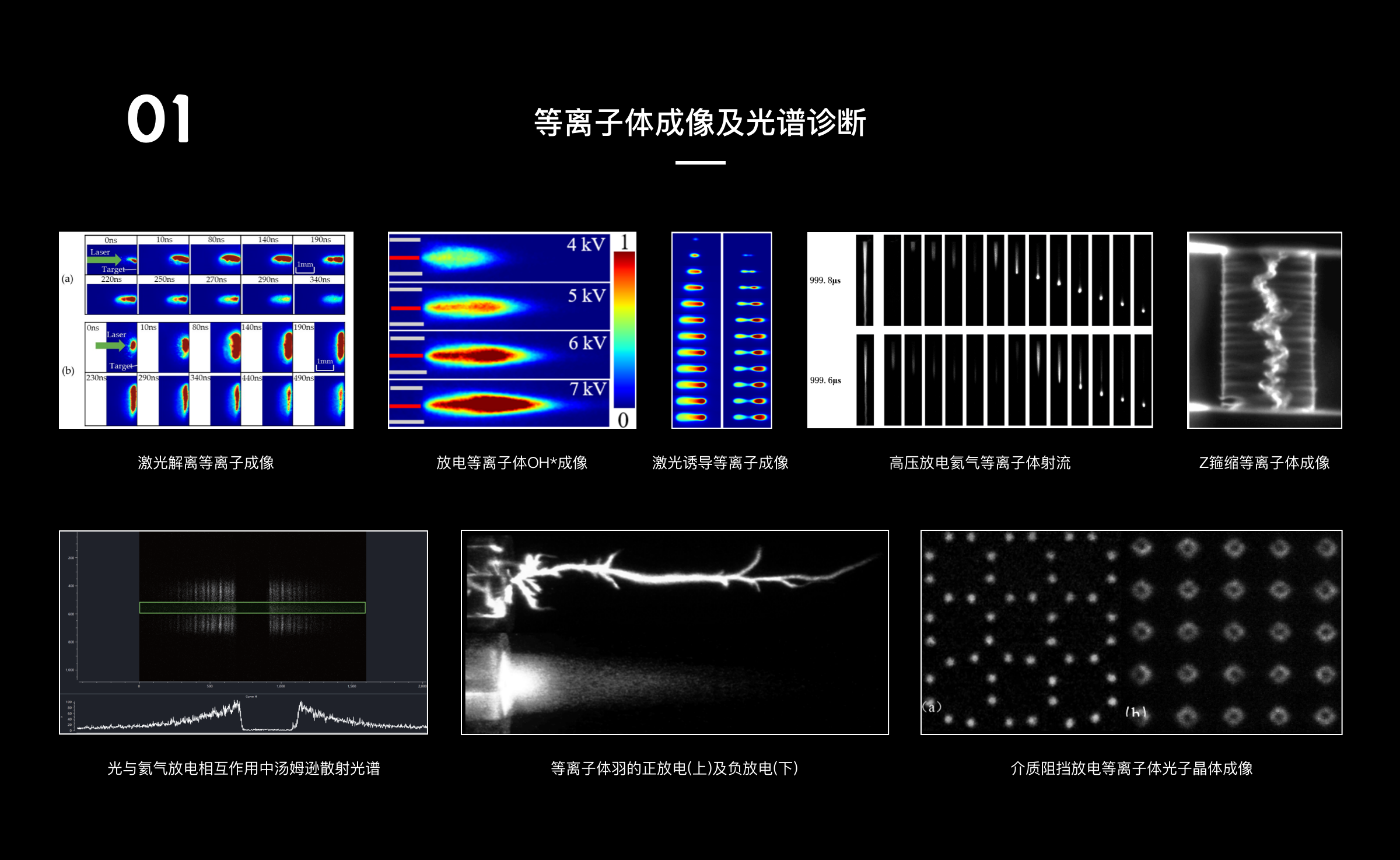

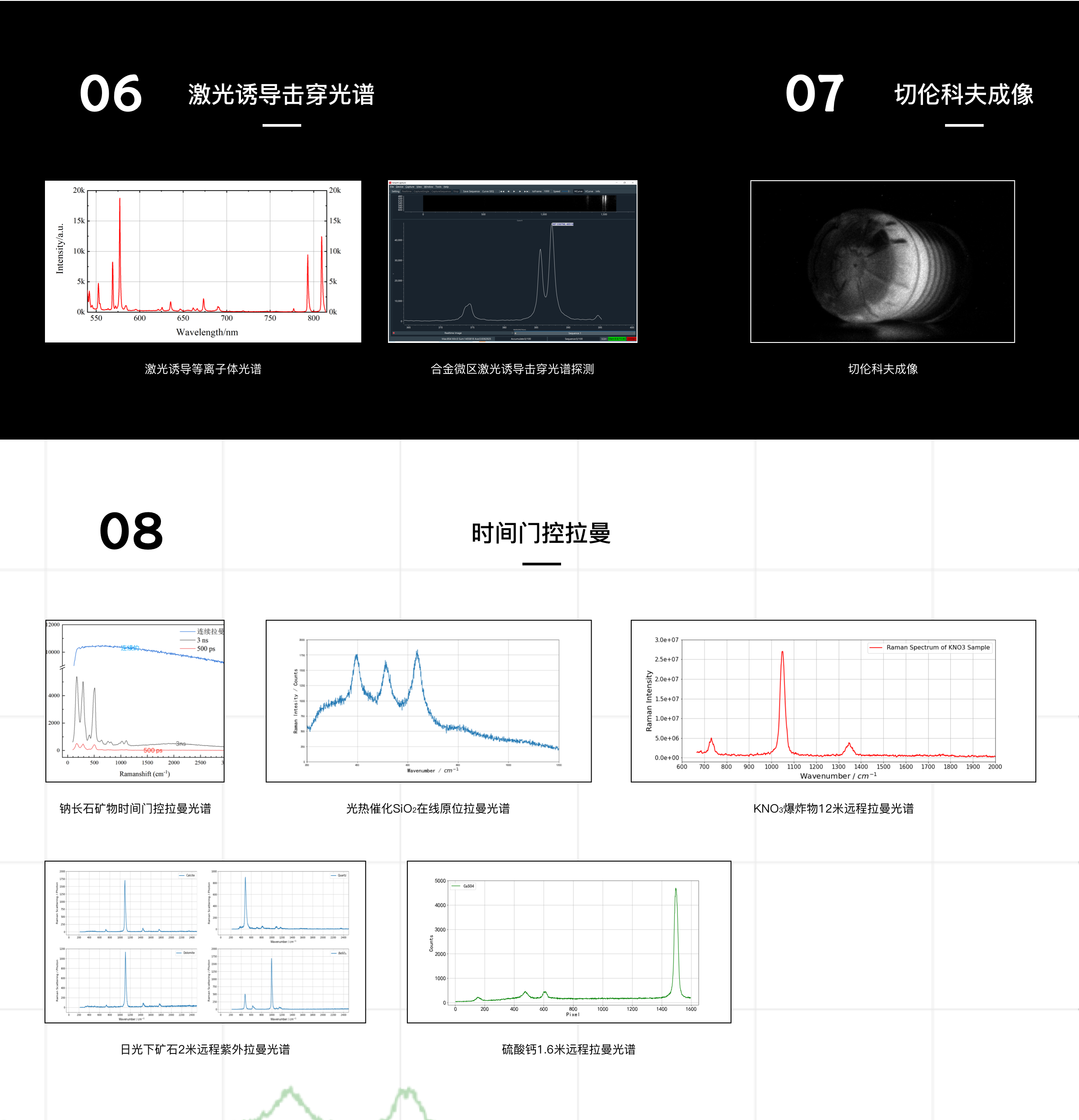

应用 Application

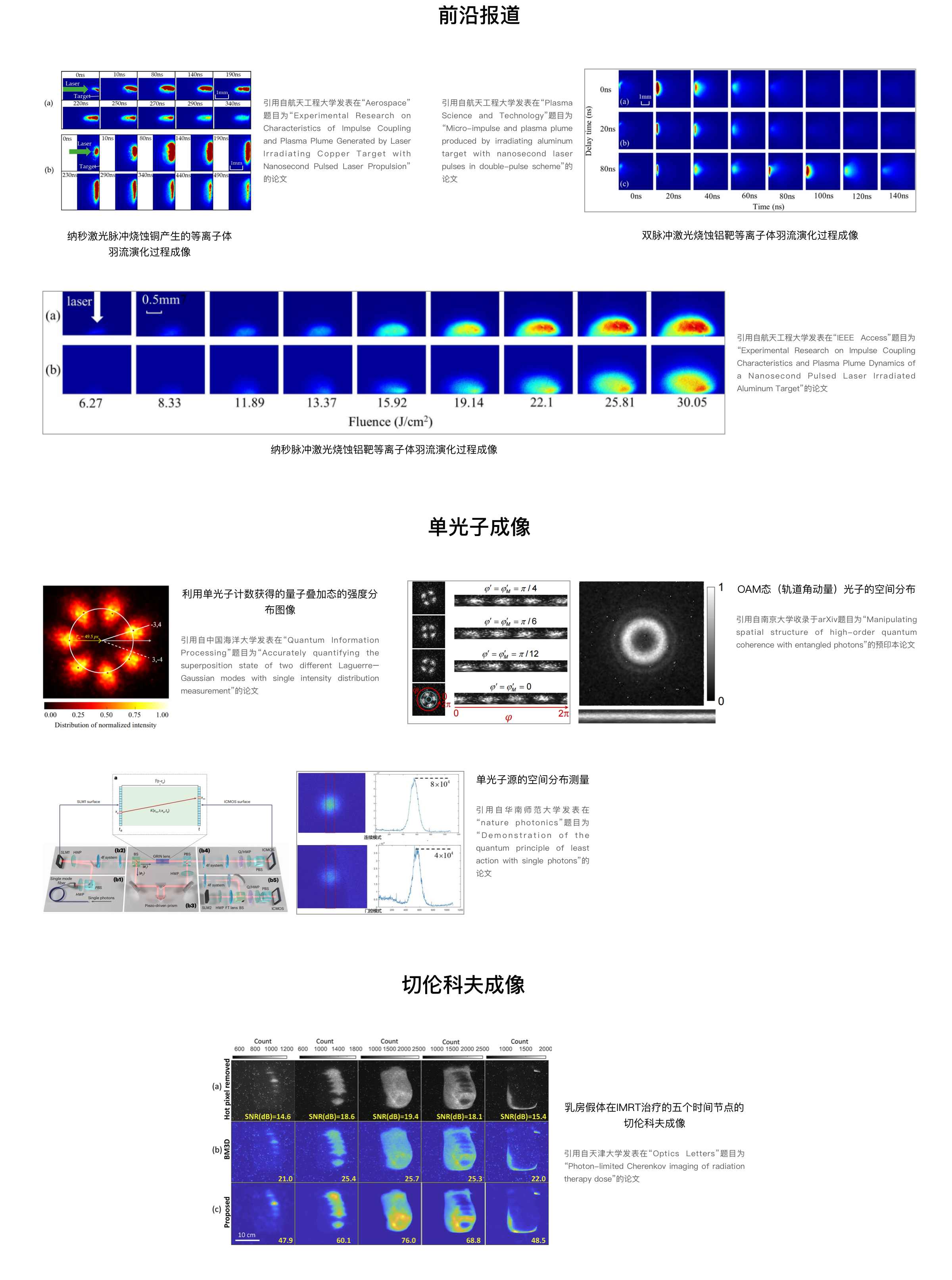

前沿报道 Frontier reporting
