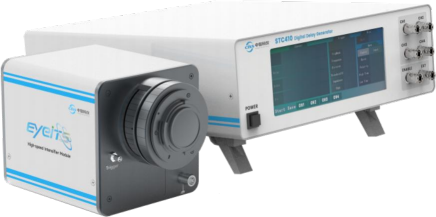

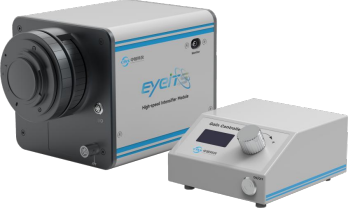

EyeiTS高速成像增强模组

●  高达15万倍增益
●  支持百万帧高速成像
●  先进的二代Hi-QE及三代GaAs光阴极
●  3ns/500ps光学快门
●  三通道同步时序控制器
EyeiTS高速成像增强模组@2x
넳 넲



产品介绍  Product introduction

     科学级相机和高速相机已经广泛应用于高端成像检测领域,然而,相机的灵敏度一直是限制探测性能的主要制约因素。为解决这一问题,中智科仪自主研发的EyeiTS系列高速像增强模组成为引领技术发展的关键组成部分。
        EyeiTS系列高速像增强模组内置单层或双层像增强器,可实现光学增益高达103-105倍以上。在科学级相机应用中,该模块与科学级CCD、CMOS和EMCCD相机相配合,使得单光子级别的探测成为可能。而在高速相机应用中,其独特的Hi-QE系列高量子效率光阴极在紫外和蓝光优化波段表现出色,量子效率可达30%以上,从而实现高灵敏度的高速成像,非常适合应用于燃烧、等离子体等领域。

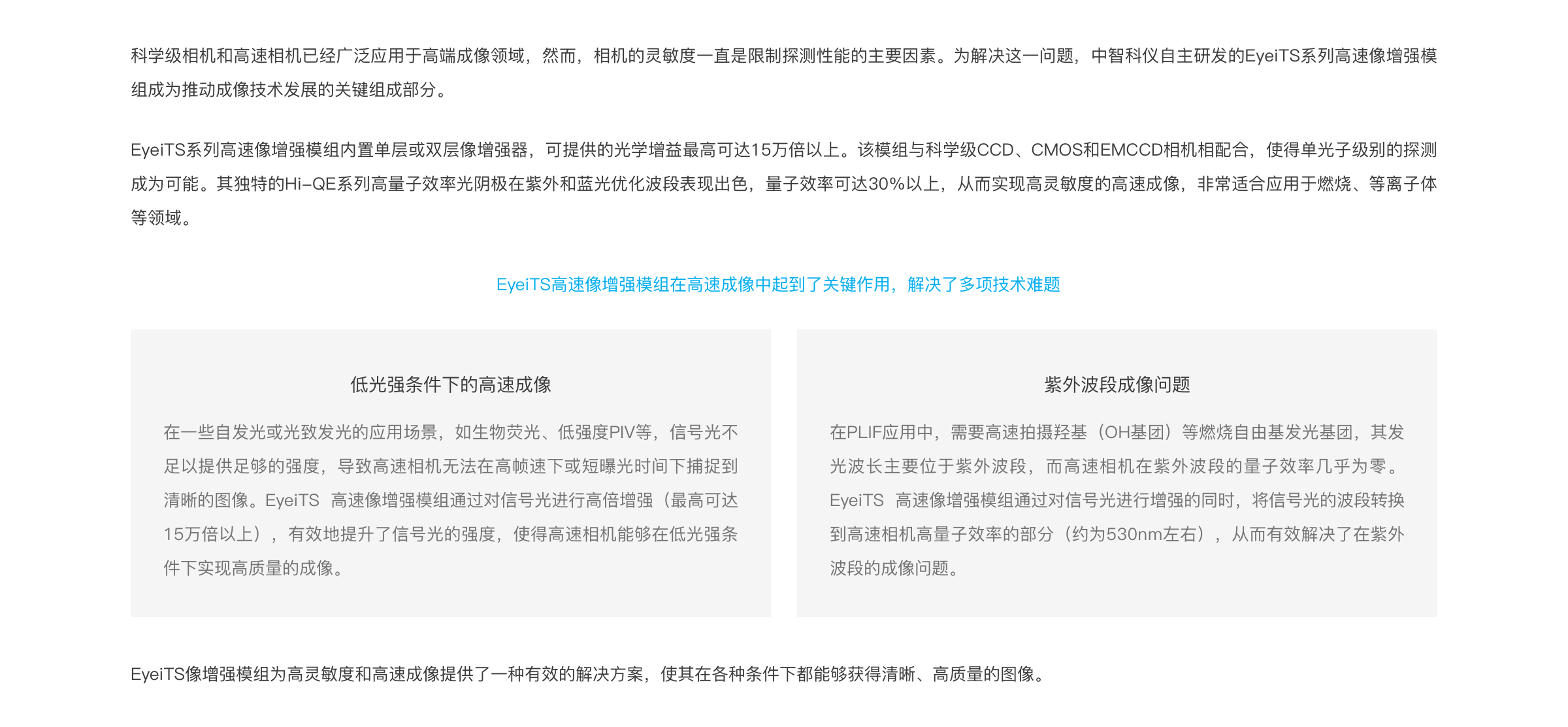

        EyeiTS高速像增强模组在高速成像中起到了关键作用,解决了多项技术难题:
        低光强条件下的高速成像: 在一些自发光或光致发光的应用场景,如生物荧光、低强度PIV等,照明光源不足以提供足够的光强度,导致高速相机无法在高帧速下或短曝光时间下捕捉到清晰的图像。高速图像增强模块通过对信号光进行高倍增强(高达15万倍以上),有效地提升了信号光的强度,使得高速相机能够在低光强条件下实现高质量的成像。
        紫外波段成像问题: 在PLIF应用中,需要高速拍摄羟基(OH基团)等发光基团,其发光波长位于紫外波段,而高速相机在紫外波段的量子效率几乎为零。高速图像增强模块通过对信号光进行增强的同时,将信号光的波段转换到高速相机
高量子效率的部分(约为530nm左右),从而有效解决了在紫外波段的成像问题。
        总体而言,EyeiTS像增强模组为高速相机应用提供了一种有效的解决方案,使其在各种条件下都能够获得清晰、高质量的图像。



特征及优势  Features and advantages

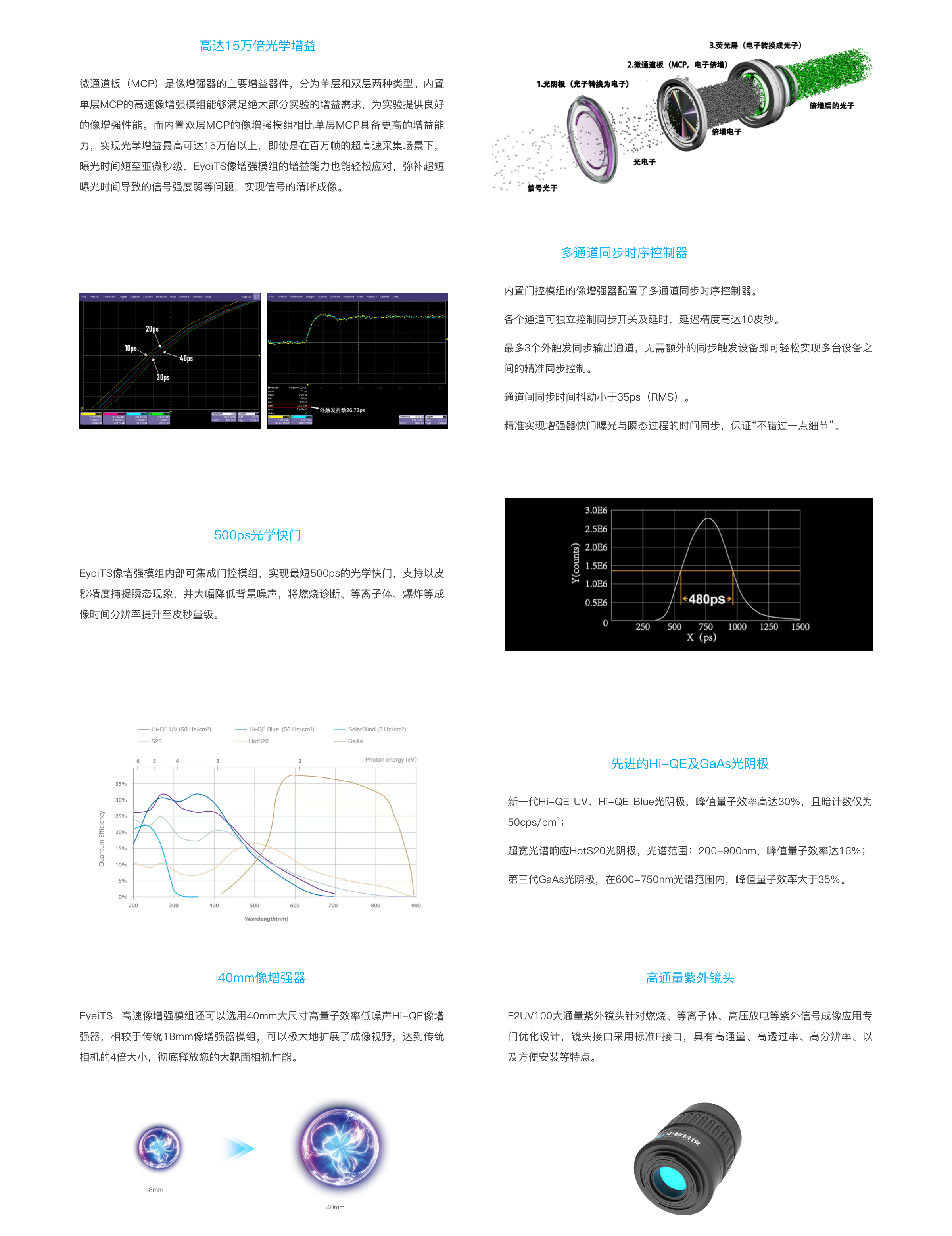

高达15万倍光学增益
采用双层像增强器,实现光学增益高达15万倍,可极大提升信噪比,具备单光子探测能力
支持百万帧高速成像
即使是高达百万帧的成像采集速度,短至微秒级的超短曝光时间,EyeiTS像增强模组高达15万倍的增益能力也能轻松应对,实现信号的清晰成像
二代Hi-QE及三代GaAs光阴极
从紫外至近红外均可选择高量子效率阴极,紫外和蓝光量子效率超过30%,大幅度提升信噪比;更高增益的双层MCP可供选择
500ps /3ns光学快门
以皮秒/纳秒精度捕捉瞬态现象,并大幅降低背景噪声
多通道同步时序控制器
同步精度高达10皮秒的多通道独立同步/延时输出
高空间分辨率达60lp/mm
采用新一代像增强器,空间分辨率高达60lp/mm,以呈现更加清晰图像
简易耦合
通过C/F接口耦合到主流厂商科学级CCD,CMOS和EMCCD相机以及高速相机
滤光片支架选项
F接口适配器内置滤光片支架,插拔式设计,方便不同荧光基团高速拍摄
高通量紫外镜头选项
专为紫外波段优化设计的大口径镜头,提升微弱发光基团高速拍摄的灵敏度



  • 高达15万倍光学增益:
      微通道板(MCP)是像增强器的主要增益器件,分为单层和双层两种类型。内置单层MCP的高速像增强模组能够满足绝大部分实验的增益需求,为实验提供良好的像增强性能。而内置双层MCP的像增强模组相比单层MCP具备更高的增益能力,实现光学增益高达15万倍,显著提升信噪比,同时具备单光子探测的卓越能力。
      这一创新技术特别适用于弱光探测实验,例如单光子计数及单光子级探测应用。同时,对于需要高速帧频的实验,如10万帧频以上的高速成像,该高速像增强模组也能够胜任。其性能卓越,为科学研究和实验提供了可靠而高效的图像增强解决方案,为实验数据的获取提供了强大支持。采用双层像增强器,光学增益高达15万倍以上,即使是在百万帧的超高速采集场景下,曝光时间短至亚微秒级,EyeiTS像增强模组的增益能力也能轻松应对,弥补超短曝光时间导致的信号强度弱等问题,实现信号的清晰成像。



  • Hi-QE及GaAs光阴极:
  1. Hi-Qi UV、Hi-QE Blue、Hi-QE Green光阴极,量子效率高达30%,且暗计数仅为50cps/cm2;
  2. 超宽光谱响应HotS20光阴极,光谱范围:200-900nm,峰值量子效率达16%;
  3. 第三代GaAs光阴极,在600-750nm光谱范围内,峰值量子效率高达35%。


  • 内置多通道同步时序控制器:
  1. 最多7个外触发输出同步通道,无需额外的同步触发设备即可轻松实现多台设备之间的精准同步控制;
  2. 各个通道可独立控制同步开关及延时,延迟精度高达10皮秒;
  3. 通道间同步时间抖动小于35ps(RMS);
  4. 精准实现增强器快门曝光与瞬态过程的时间同步,保证“不错过一点细节”。


  • 500ps光学快门:
      以皮秒精度捕捉瞬态现象,并大幅降低背景噪声,将燃烧诊断、等离子体、爆炸等成像时间分辨率提升至500ps。


  • 高通量紫外镜头:
      F2UV100大通量紫外镜头针对燃烧、等离子体、高压放电等紫外信号成像应用专门优化设计,镜头接口采用标准F接口,具有高通量、高透过率、高分辨率、以及方便安装等特点。
  1. 焦距:100mm;
  2. 光圈:F/2-F/16;
  3. 波段范围:200-900nm;
  4. 接口法兰:Nikon F接口。




产品参数  Product parameter

  EyeiTS-S EyeiTS-D
像增强器 1MCP 2MCP
光学增益 >103 >105
分辨率 50-60LP/mm 30-45LP/mm
有效直径 18mm
量子效率及相应波段 请见光阴极量子效率曲线
最短光学快门 U:500ps,F:3ns

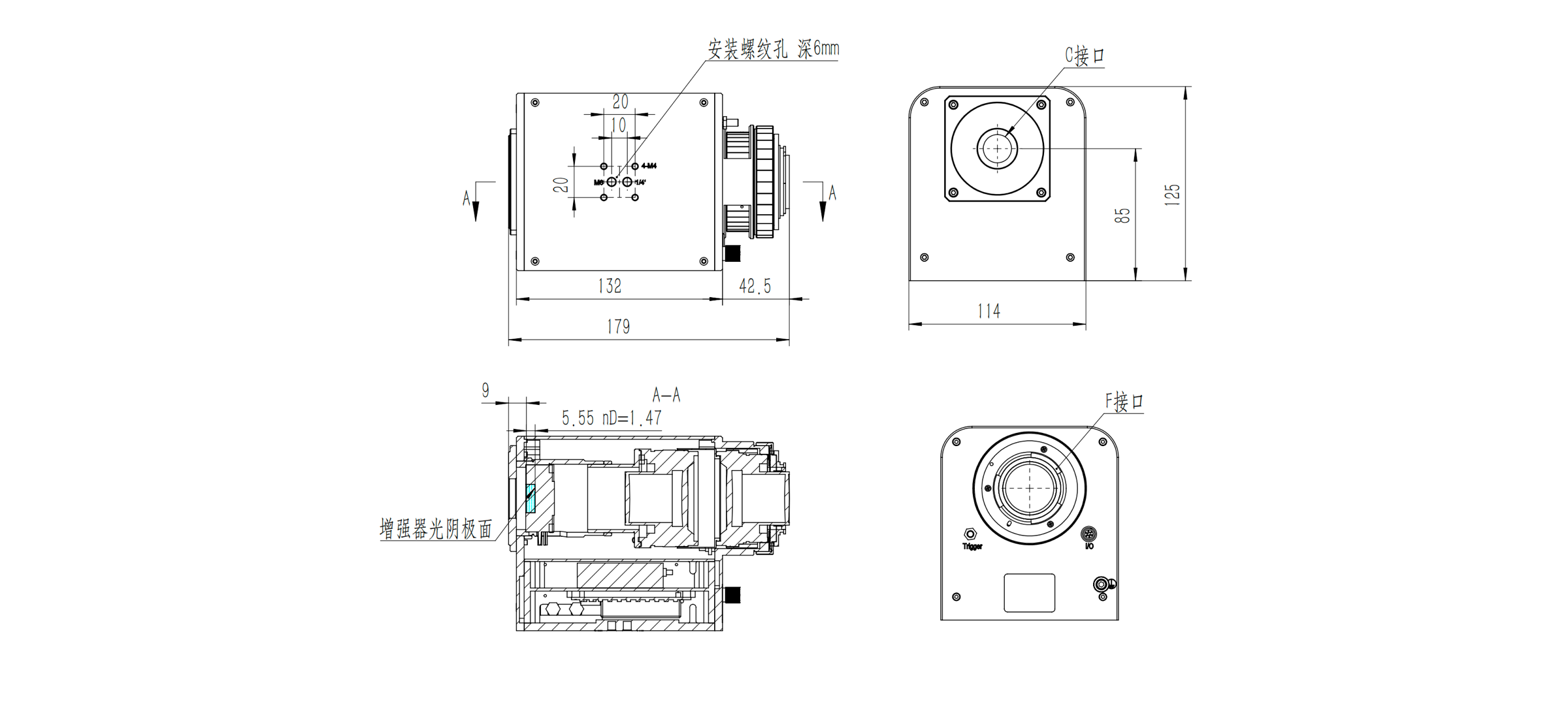

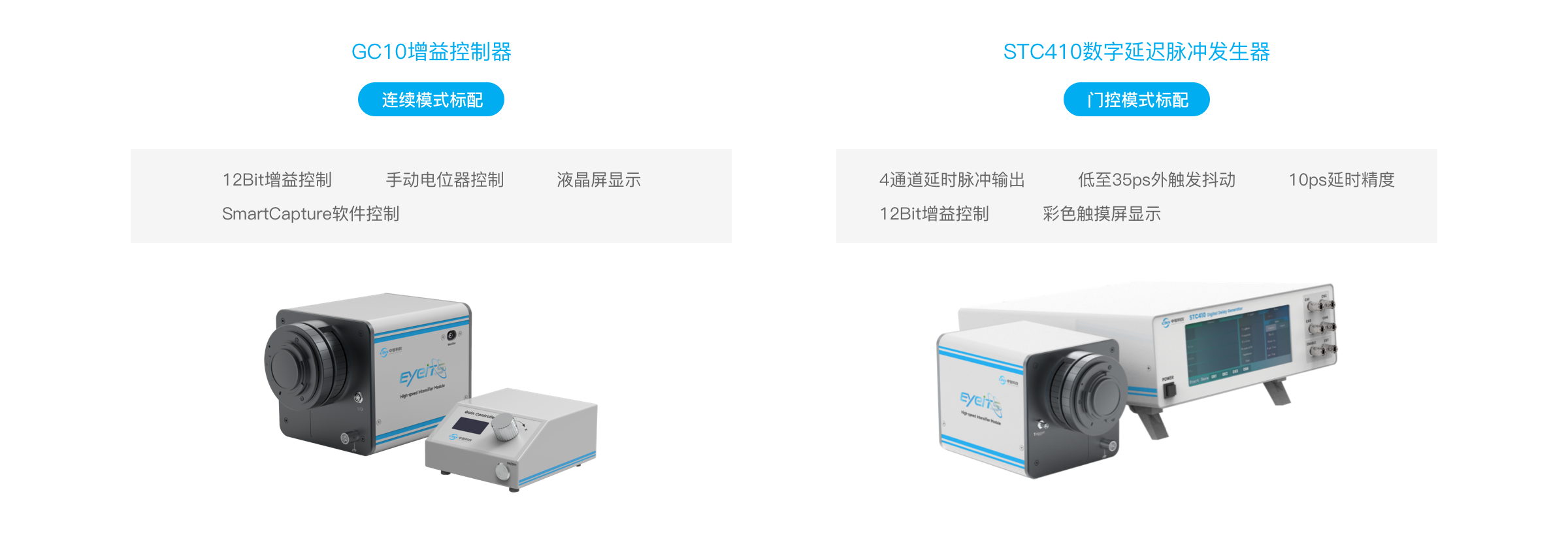

工作模式 连续模式,门控模式,触发模式@D410同步时序控制器
同步接口 外触发输入*1,触发输出*3,快速触发*1,曝光信号输出*1
外触发输入 最大触发频率125MHz,支持任意分频;触发阈值0.3V-3.3V可设置;输入阻抗50欧/10K欧可设置;最小触发宽度2ns;触发抖动<35ps
同步触发输出 A、B、C三通道;输出幅值5V,内阻50欧;输出脉冲宽度2ns-10s,最小调整步距10ps
外触发延迟 <110ns(外触发输入);<15ns(快速触发端口,500ps快门驱动),<50ns(快速触发端口,3ns快门驱动)



 像增强器
光阴极 GaAs HotS20 HI-QE Blue HI-QE UV Solar Blind

Hi-QE Green

量子效率 >33%@600-850nm >16%@510nm >30%@250-400nm >27%@200-400nm >21%@260nm

>30%@400-480nm

等效背景噪声(EBI)

<0.25 µlx

<0.05 µlx <0.05 µlx <0.05 µlx <0.05 µlx

<0.05μlx

波段范围 400nm-920nm 200nm-900nm 185nm-700nm 185nm-730nm 200nm-325nm

320nm-700nm



应用  Application







前沿报道  Frontier reporting





ꄴ前一个: 无
ꄲ后一个: EyeiTS Ultra 高速成像增强模组
