EyeiTS Ultra 高速成像增强模组
● 40mm像增强器
● 优于1000倍光学增益
● 支持100万帧高速成像
● 支持高速相机全靶面成像
● 3ns光学门宽
● 10ps精度同步时序控制
● 优于1000倍光学增益
● 支持100万帧高速成像
● 支持高速相机全靶面成像
● 3ns光学门宽
● 10ps精度同步时序控制
产品介绍 Product introduction

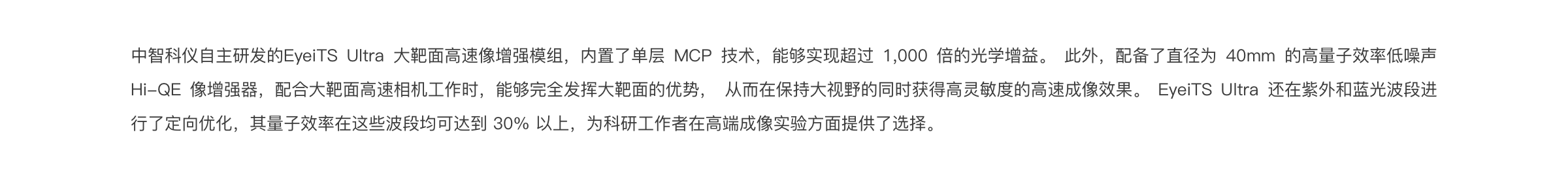

中智科仪自主研发的 EyeiTS® Ultra 大靶面高速像增强模组，内置了单层 MCP 技术，能够实现超过 1,000 倍的光学增益。 此外，配备了直径为 40mm 的高量子效率低噪声 Hi-QE 像增强器，配合大靶面高速相机工作时，能够完全发挥大靶面的优势， 从而在保持大视野的同时获得高灵敏度的高速成像效果。 EyeiTS®Ultra 还在紫外和蓝光波段进行了定向优化，其量子效率在这些波段均可达到 30% 以上，为科研工作者在高端成像实验方面提供了选择。
特征及优势 Features and advantages
|
40mm像增强器
|
结合大靶面高速相机（对角线超过34mm） 实现了超大视野与超高灵敏度的高速成像 这使得在保持广阔视野的同时 也能够获得高度敏感的成像结果。
|
|
简易耦合
|
通过F接口与主流厂商的 高速相机实现连接， 提供了便捷的使用体验。
|
|
先进的2代 Hi-QE光阴极技术
|
在紫外至近红外波段 选择高量子效率的阴极 紫外和蓝光的量子效率超过30% 从而大幅提升信噪比。
|
|
3通道同步时序 控制器
|
具备高达10皮秒的 同步精度能够实现 三通道独立同步和延时输出。
|
|
光学增益高达1,000倍
|
通过极大地提升信噪比 使其具备了单光子探测的能力。
|
|
3ns光学快门选项
|
使您能以纳秒级精度捕捉瞬态现象 同时有效降低背景噪声。
|
|
支持高达100万帧的 高速成像
|
得益于低阻抗的MCP技术 动态范围显著提升 为高速成像提供了更大的灵活性。
|
|
实现高速相机 全靶面成像
|
释放出高速相机的 全部成像效能 让您不错失 任何有价值的信息。
|
|
高通量紫外镜头
|
为紫外优化设计的大口径镜头 显著提升微弱发光基团的 高速拍摄灵敏度。
|
产品参数 Product parameter
|
CMOS
|
|
|
图像增强器
|
单MCP
|
|
光学增益
|
优于1,000倍
|
|
有效直径
|
40mm
|
|
分辨率
|
28-37lp/mm
|
|
最短光学门宽
|
3ns
|
|
最高帧速
|
100万帧/秒@连续模式
|
|
工作模式
|
门控模式，触发模式@D410同步时序控制器
|
|
同步接口
|
外触发输入*1，触发输出*3，快速触发*1，曝光信号输出*1
|
|
外触发输入
|
最大触发频率125MHz，支持任意分频；触发阈值0.3V-3.3V可设置； 输入阻抗50欧/10K欧可设置；最小触发宽度2ns；触发抖动<35ps
|
|
同步触发输出
|
A、B、C三通道；输出幅值5V，内阻50欧；输出脉冲宽度2ns-10s，最小调整步距10ps
|
|
外触发延迟
|
<90ns@3ns快门驱动，D410同步时序控制器
|
| 像增强器 | ||
| 光阴极 | HotS20 | Hi-QE Blue |
| 量子效率 | >16%@510nm | >30%@250-400nm |
| 等效背景噪声（EBI） | <0.25 μlx | <0.25 μlx |
| 波段范围 | 200nm-900nm | 185-700nm |
应用 Application
1.高速成像 2.燃烧诊断 3.等离子体诊断 4.单光子探测 5.化学发光成像 6.时间分辨成像 7.粒子图像测速
