逐光TRC411 Ultra超快像增强相机

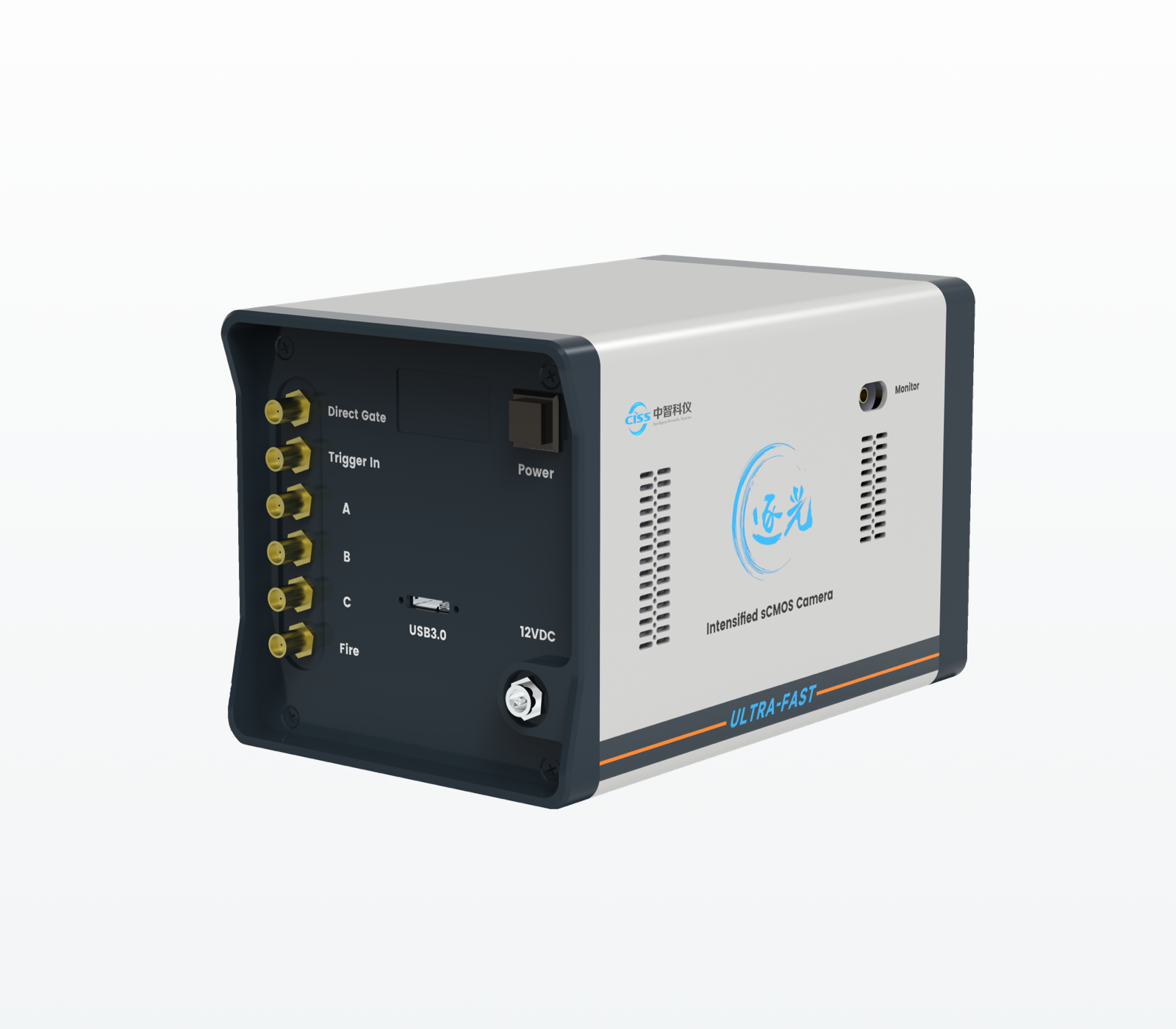

中智科仪历经多年技术积累，推出了新一代逐光TRC411 Ultra超快像增强相机（Ultra-fast Intensified sCMOS Camera）。该相机采用新一代高量子效率、低噪声的Hi-QE像增强器，专为超短皮秒时间分辨成像和光谱实验优化设计，其光学快门时间缩短至200ps。并配备全局快门sCMOS芯片，最高成像帧率可达90幅/秒。同时，内置精度高达10ps的多通道同步时序控制器，通过SmartCapture2.0软件，用户可轻松进行时序设置，提升操作便捷性。

54514295_副本

WPS图片-1_副本

11A0A783-F7EB-456f-8B24-5D143C4168EB_副本

넳 넲

产品介绍 Product introduction

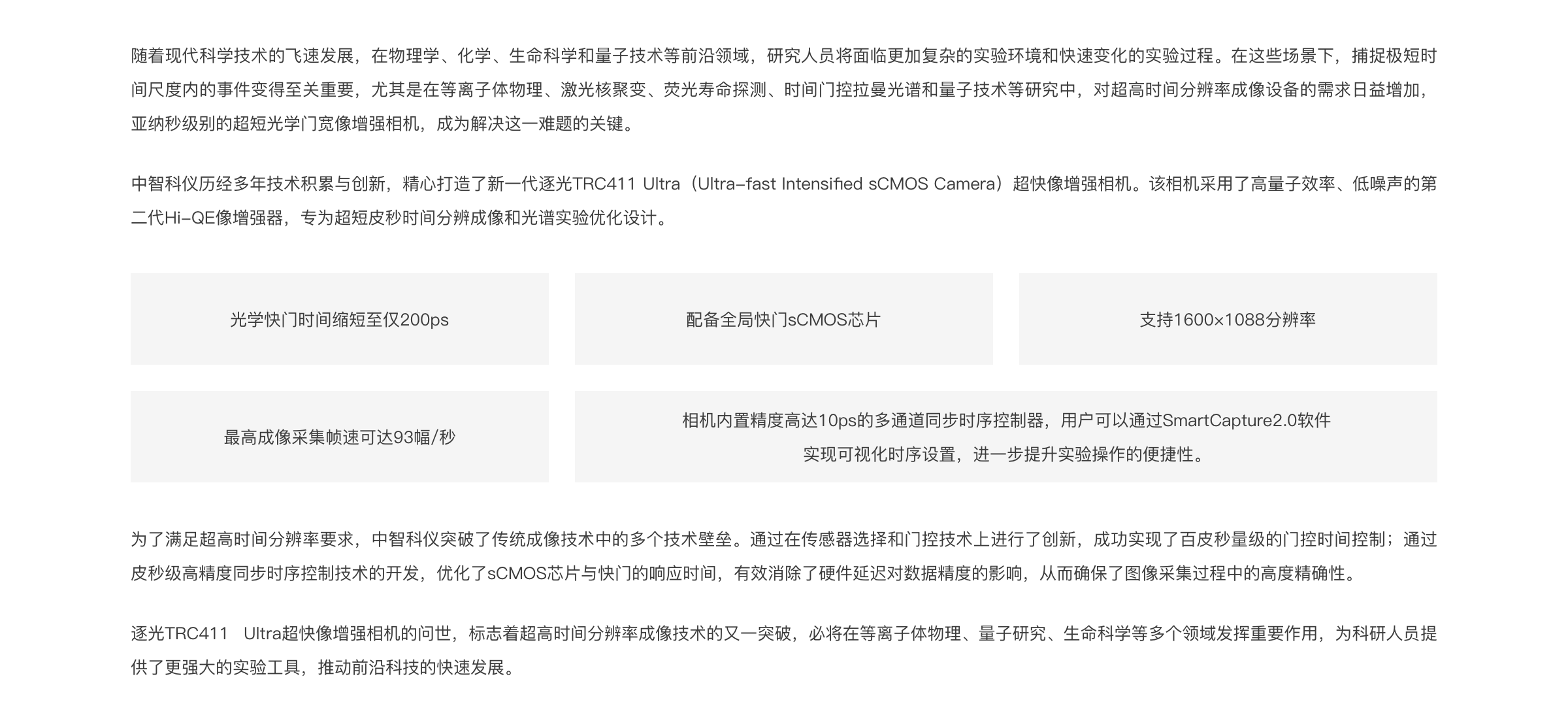

中智科仪历经多年技术积累，推出了新一代逐光^®TRC411 Ultra超快像增强相机（Ultra-fast Intensified sCMOS Camera）。该相机采用新一代高量子效率、低噪声的Hi-QE像增强器，专为超短皮秒时间分辨成像和光谱实验优化设计，其光学快门时间缩短至200ps。并配备全局快门sCMOS芯片，最高成像帧率可达90幅/秒。同时，内置精度高达10ps的多通道同步时序控制器，通过SmartCapture2.0软件，用户可轻松进行时序设置，提升操作便捷性。

逐光^®TRC411 Ultra超快像增强相机以其小于200ps的光学门宽实现了超高时间分辨率成像的技术突破，具备在等离子体物理、量子研究和生命科学等领域的广泛应用前景与巨大潜在价值。它将为科研人员提供更强大的工具，推动前沿科技的快速发展。

中智科仪凭借多年技术积累和精湛研发，成功推出了新一代逐光^®IsCMOS像增强相机，在国内市场中占据了行业领先地位。该相机采用高量子效率、低噪声的Hi-QE和GaAs像增强器，专为皮秒级时间分辨成像和光谱实验量身定制。其光学快门时间突破性缩短至200ps，这一创新显著提升了相机在高速动态过程中的捕捉能力，特别适用于超短时间尺度的精确成像需求，满足高端科研领域对成像性能的极致要求。

　　●配备全局快门(Global Shutter)的sCMOS图像记录芯片;

　　●相机支持1600x1088和3200x2200两种分辨率;

　　●最高全画幅成像帧率可达93帧/秒，满足高精度和高速度成像需求:

　　●内置的10ps精度多通道同步时序控制器，与SmartCapture 2.0软件配合使用，确保了精准的时序控制，极大提升了实验的同步性与精确性。

　　作为国内像增强相机领域的开拓者，中智科仪凭借卓越的技术创新，成功打破了国外技术壁垒，填补了国产高端像增强技术的空白。逐光^®ISCMOS像增强相机广泛应用于激光核聚变、航空航天发动机、量子光学等前沿科研领域，已为超过百家国内高校和科研机构提供了领先的图像增强解决方案。凭借出色的产品性能与专业的技术服务，我们在中国市场稳居行业领先地位，持续推动我国在科学研究与技术创新领域的不断突破与发展。

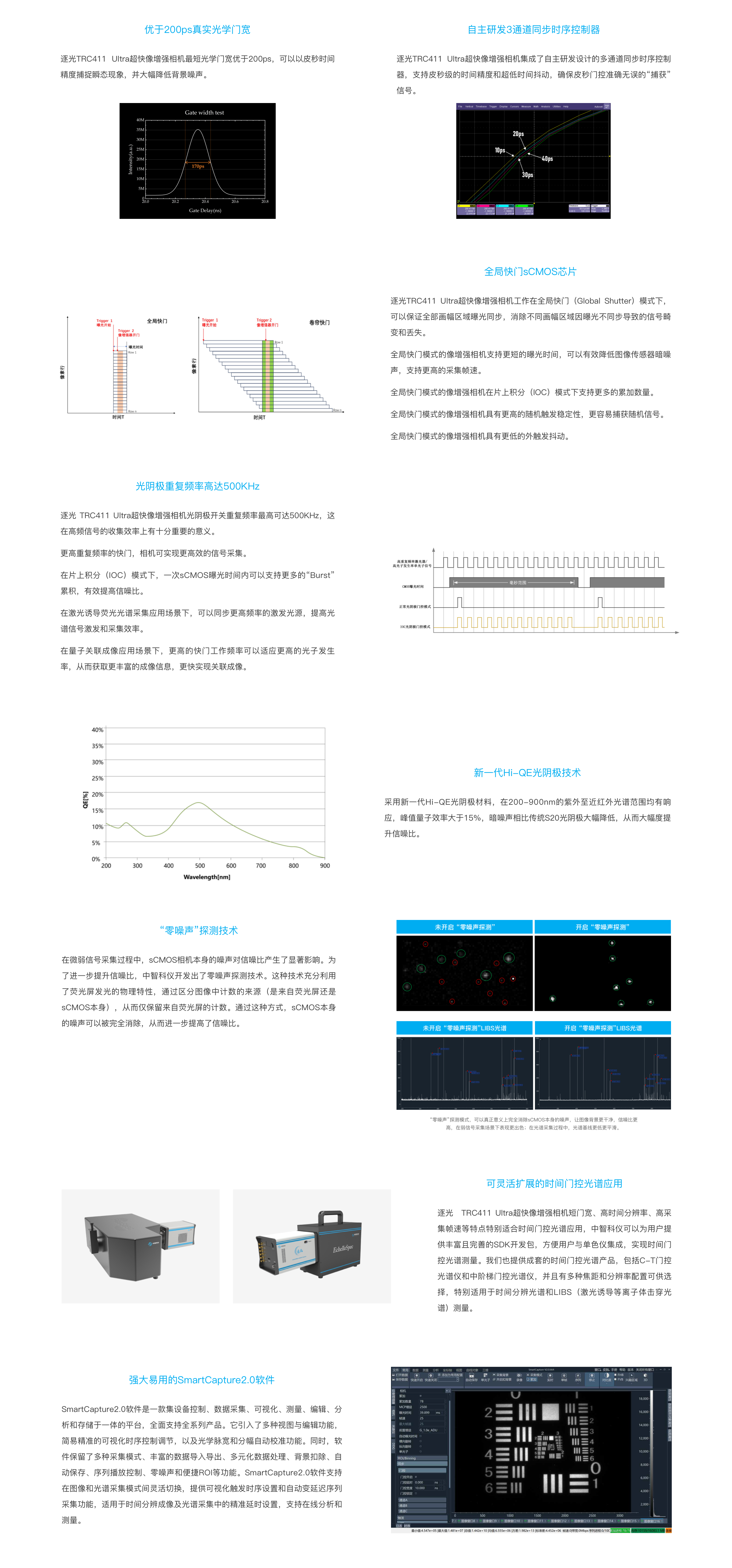

特征及优势 Features and advantages

　　最短光学门宽窄至200ps

　　逐光^®ISCMOS像增强相机最短光学门宽可达200ps以下，具备更高的时间分辨能力，在强背景干扰下提取弱信号提取能力进一步提升，可以以皮秒时间精度捕捉瞬态现象，并大幅降低背景噪声。在等离子体成像诊断应用场景下，具备更高的时间分辨率;在时间分辨荧光光谱应用场景，可以提升光谱时间分辨率;在门控拉曼光谱采集应用场景，抑制荧光和背景光能力更加卓越，信噪比更高。

　　全局快门sCMOS芯片

　　逐光^®IsCMOS像增强相机内部集成的图像记录芯片有1600x1088和3200x2200两种分辨率可供用户选择，sCMOS芯片均工作在全局快门(Global Shutter)模式下，可以保证全部画幅区域曝光同步，消除不同画幅区域因曝光不同步导致的信号畸变和丢失。

　　全局快门模式的像增强相机支持更短的曝光时间，可以有效降低图像传感器暗噪声，支持更高的采集帧速。

　　全局快门模式的像增强相机全局快门模式的像增强相机在片上积分(I0C)模式下具有更高的随机触发稳定相机具有更低的外触发支持更多的累加数量。

　　全局快门模式的像增强相机具有更高的随机触发稳定性，更容易捕获随机信号。

　　全局快门模式的像增强相机具有更低的外触发抖动。

　　18/40mm像增强器尺寸

　　逐光^®TRC440大靶面像增强相机，采用40mm高量子效率低噪声Hi-QE像增强器，相较于传统18mm像增强相机，极大地扩展了成像视野，达到传统相机的4倍以上。

　　高达45lp/mm高空间分辨率

　　逐光^®TRC428高分辨像增强相机，通过优化光学耦合工艺，空间分辨率提升至传统像增强相机的1.5倍，空间分辨率最高可达45lp/mm，在成像和光谱应用中均有较大的性能提升。

　　光阴极重复频率高达500KHz

　　●更高重复频率的快门，相机可实现更高效的信号采集;

　　●在激光诱导荧光光谱采集应用场景下，可以同步更高频率的激发光源，提高光谱信号激发和采集效率;

　　●在量子关联成像应用场景下，更高的快门工作频率可以适应更高的光子发生率，从而获取更丰富的成像;

　　●在片上积分(10C)模式下，一次sCMOS曝光时间内息，更快实现关联成像;可以支持更多的“Burst”累积，有效提高信噪比。

　　新一代Hi-QE及GaAs光阴极

　　●最新技术Hi-QE UV、Hi-QE Blue、Hi-QE Green光阴极，量子效率高达30%，且暗计数仅为50cps/cm²

　　●超宽光谱响应HotS20光阴极，光谱范围:200-900nm，峰值量子效率达16%;

　　●第三代GaAs光阴极，在600-750nm光谱范围内，峰值量子效率高达35%;

　　自主研发3通道同步时序控制器

　　多达3个触发输出通道，10ps延时精度

　　●多达3个触发输出同步通道，无需额外的同步触发设备即可轻松实现多台设备之间的精准同步控制;

　　●3个通道可独立控制同步开关及延时，延迟精度高达10ps;

　　●通道间同步时间抖动小于35ps(RMS)

　　●精准实现相机开门曝光与瞬态过程的时间同步，确保“不错过一点细节”

　　“零噪声”探测技术

　　在微弱信号采集过程中，SCMOS相机本身的噪声对信噪比产生了显著影响。为了进一步提升信噪比，中智科仪开发出了零噪声探测技术。这种技术充分利用了荧光屏发光的物理特性，通过区分图像中计数的来源(是来自荧光屏还是SCMOS本身)，从而仅保留来自荧光屏的计数。通过这种方式，SCMOS本身的噪声可以被完全消除，从而进一步提高了信噪比。

　　可灵活扩展的时间门控光谱应用

　　逐光^®ISCMOS像增强相机短门宽、高时间分辨率、高采集帧速等特特别适合时间门控光谱应用，中智科仪可以为用户提供丰富且完善的SDK开发包，方便用户与单色仪集成，实现时间门控光谱测量。我们也提供成套的时间门控光谱产品，包括C-T门控光谱仪和中阶梯门控光谱仪，并且有多种焦距和分辨率配置可供选择，特别适用于时间辨光谱和LIBS(激光诱导等离子体击穿光谱)测量。

　　强大易用的SmartCapture2.0软件

　　SmartCapture 2.0软件是一款集设备控制、数据采集、可视化、测量、编辑、分析和存储于一体的平台，全面支持全系列产品。它引入了多种视图与编辑功能，简易精准的可视化时序控制调节，以及光学脉宽和分幅自动校准功能。同时，软件保留了多种采集模式、丰富的数据导入导出、多元化数据处理、背景扣除、自动保存、序列播放控制、零噪声和便捷ROI等功能。SmartCapture 2.0软件支持在图像和光谱采集模式间灵活切换，提供可视化触发时序设置和自动变延迟序列采集功能，适用于时间分辨成像及光谱采集中的精准延时设置，支持在线分析和测量。

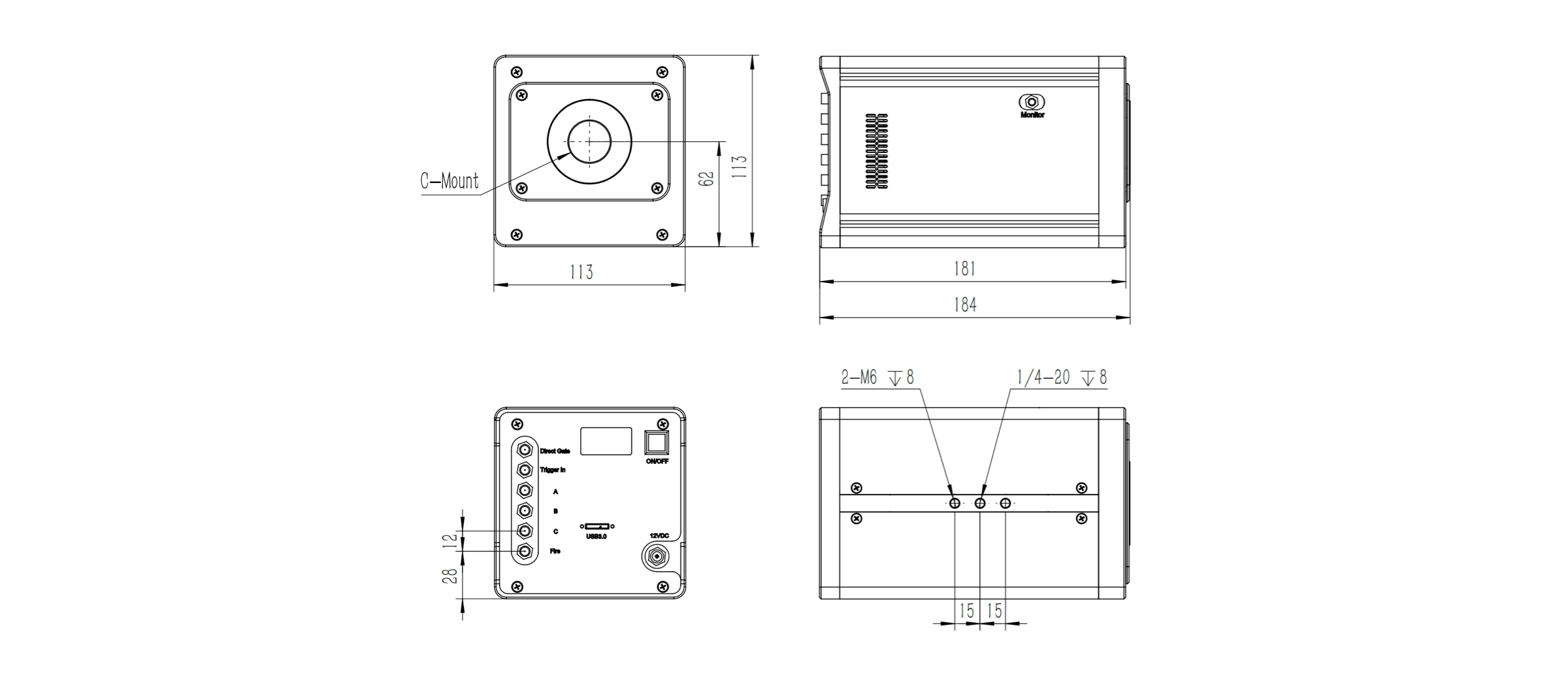

产品参数 Product parameter

型号	TRC411	TRC428	TRC440	TRC411 Ultra
像增强器
光阴极	SolarBlind Hi-QE UV Hot S20 　Hi-QE Blue Hi-QE Green GaAs	Hot S20	Hi-QE Blue Hot S20	Hot S20
像增强器尺寸	∅18mm		∅40mm	16mm6mm\|14mm10mm
光锥耦合比例	1:1		2:1	1:1
荧光屏	P43(标准)，P46(可选)			P43
增益	>8,000光子/光子@1MCP
空间分辨率	≥28 lp/mm	≥42 lp/mm	≥28 lp/mm	≥22 lp/mm \| ≥25 lp/mm
最短光学快门	2ns(标准)，500ps(可选)	3ns	200ps	200ps \| 200ps
最高快门重复频率	500KHz(3ns)，10KHz(500ps)，5KHz(200ps)

同步时序控制器
工作模式	内触发;外触发;外触发开始;随机触发;直接触发;常开
同步接口	外触发输入1，触发输出3，快速触发1，曝光信号输出1
外触发输入	最大触发频率125MHz，支持任意分频;触发值0.3V-3.3V可设置;输入阻抗50Q/10KQ可设置;最小触发宽度2ns;触发抖动<35ps
同步触发输出	A、B、C三通道;输出幅值5V，内阻50欧;输出脉冲宽度2ns-10s，最小调整步距10ps
外触发延迟	<110ns(外触发输入端口，3ns快门驱动)，<50ns(快速触发端口，3ns快门驱动);<80ns(外触发输入端口，500ps快门驱动)，<20ns(快速触发端口，500ps快门驱动)

型号	TRC411	TRC428	TRC440	TRC411 Ultra
sCMOS
分辨率	1,600 x1,088	3,200 x2,200	3,200 x2,200	1,600 x1,088
像素尺寸	9um	4.5um	4.5um	9um
量子效率	>70%@525nm
有效探测面积	14.4mm*9.79mm
采集帧频	93fps@1,6001,088 200fps@1,600500	20fps@3,2002,200 88fps@3.200500	20fps@3,2002,200 88fps@3.200500	93fps@1,6001,088 200fps@1.600500
ADC	12bit
电子快门	全局快门
满阱容量	98,965	24,741	24,741	98,965
读出噪声(e-)	4.8	2.7	2.7	4.8

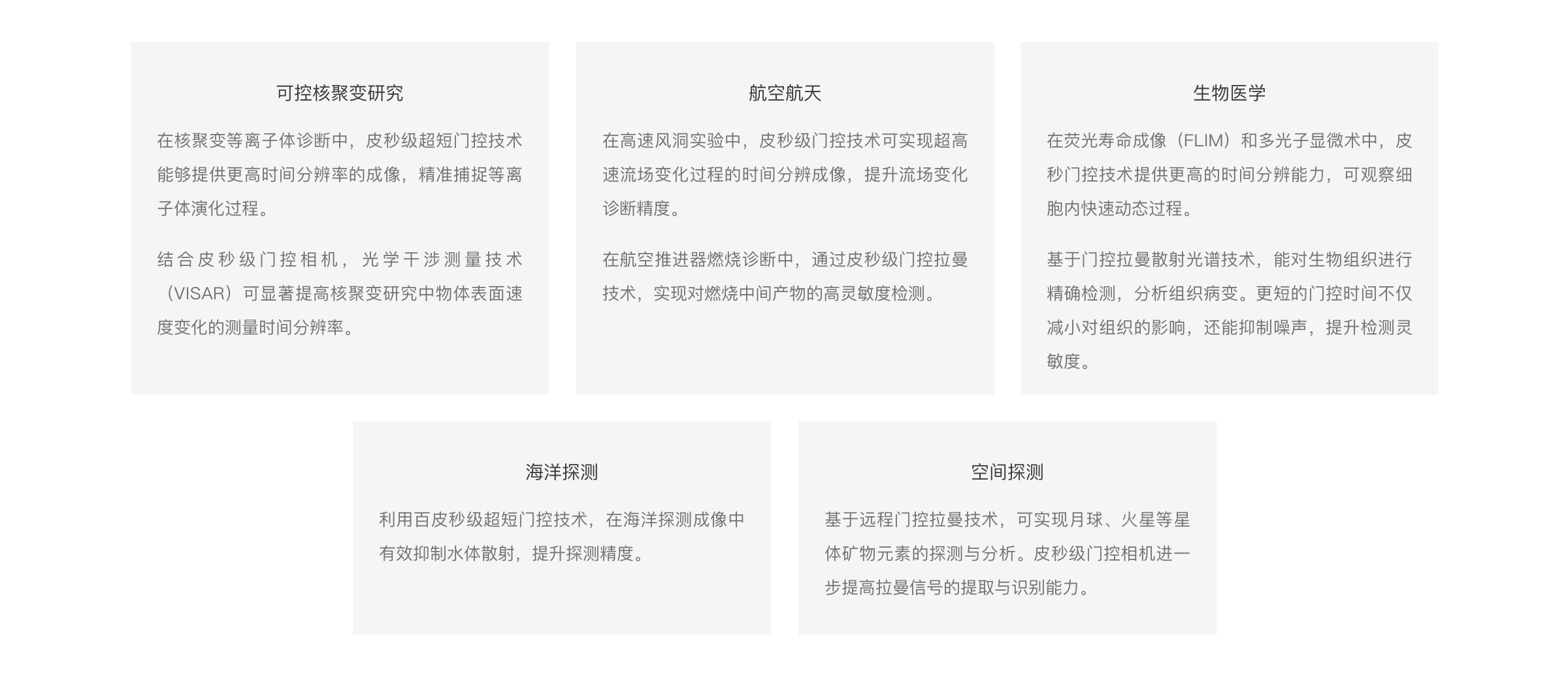

应用 Application

1.等离子体诊断 2.燃烧诊断 3.量子纠缠成像 4.荧光寿命 5.生物发光门控成像 6.时间分辨荧光光谱 7.瞬态吸收光谱

8.高保真压缩超快成像 9.激光选通门控成像 10.时间门控拉曼光谱 11.激光诱导击穿光谱

　　等离子体诊断

　　纳秒激光脉冲烧蚀铜产生的等离子体羽流演化过程成像

　　引用自航天工程大学发表在《Aerospace》题目为“Experimental Research on Characteristics of Impulse Coupling and PlasmaPlume Generated by Laser lrradiating Copper Target with Nanosecond Pulsed Laser Propulsion”的论文。

激光汤姆逊散射光谱

汤姆逊散射光谱拟合结果

　　介质阻挡放电等离子体放电光学信号分布图像

　　引用自清华大学发表在《Physics ofPlasmas》显目为“Characterization andeffectiveness of a miniaturized dielectric barrier discharge module for air disinfection”的论文

　　燃烧诊断

　　射流扩散火焰OH*-PLIF多维成像

　　火焰燃烧多组分PLIF瞬态成像

　　量子成像

　　单光子源的空间分布测量

　　引用自华南师范大学发表在《Nature Photonics》题目为“Demonstration of the quantum principle of leastaction with single photons”的论文。

　　OAM态(轨道角动量)光子的空间分布

　　引用自南京大学发表在《Chinese Physics Letters》题目为“Manipulating the Spatial Structure of SecondOrder Quantum Coherence Using EntangledPhotons”的论文。

　　利用单光子计数获得的量子叠加态的强度分布图像

　　引用自中国海洋大学发表在《Quantum Information Processing》题目为“Accurately quantifying the superposition state of twodifferent Laguerre-Gaussian modes with single intensitydistribution measurement”的论文。

　　生物发光门控成像

大水蚤对发光标记物聚苯乙烯的吸收和排泄过程高灵敏度成像

　　引用自中国人民大学发表在《Chemosphere》题目为“Daphnia magna uptake and excretion oluminescence-labelled polystyrene nanoparticle asvisualized by high sensitivity real-time opticaimaging”的论文。
